Дополнительное электрооборудование

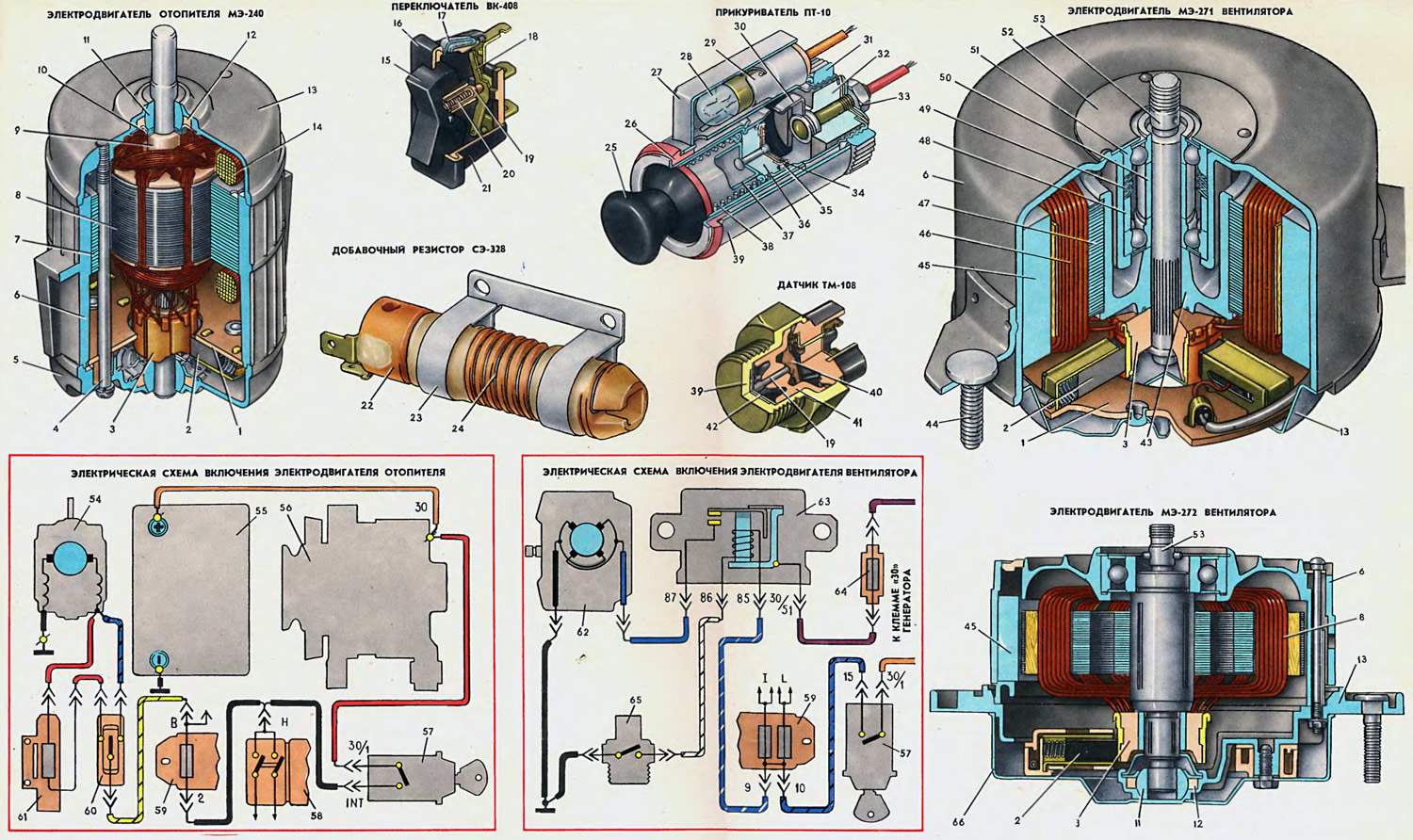

Открыть большую картинку в новой вкладке »

---

Электродвигатель отопителя

Техническая характеристика:

• Номинальное напряжение, В — 12
• Номинальная мощность, Вт — 20
• Частота вращения вала якоря с крыльчаткой при номинальной мощности, об/мин — 3000
• Потребляемая сила тока при номинальной мощности, А — 6 (4,5*)
• Малая частота вращения вала якоря с крыльчаткой, об/мин. — 2200
• Потребляемая сила тока при 2200 об/мин вала якоря, А — 4,5 (2,7*)

* Для электродвигателя МЭ-255.

В отопителе автомобилей «Жигули» применяется электродвигатель типа МЭ-240 или МЭ-255. Электродвигатель МЭ-255 унифицирован с электродвигателем МЭ-241 стеклоочистителя и поэтому здесь не описывается. Электродвигатель МЭ-240 представляет собой двухполюсный двухщеточный электродвигатель постоянного тока с последовательным возбуждением. Электродвигатель имеет две скорости вращения: 3000 и 2200 об/мин. Меньшая скорость обеспечивается включением в цепь его питания дополнительного резистора СЭ-328.

Электродвигатель состоит из корпуса 6, двух крышек 5 и 13 и якоря 8. В корпусе, отлитом из алюминиевого сплава, залит сердечник 7 статора, набранный из стальных пластин. Пластины имеют специальную форму и в собранном виде образуют цилиндр с двумя полюсами, на которых размещена обмотка 14 статора. Между нижней крышкой 5 и корпусом зажимается гетинаксовая траверса 1 со щеткодержателями.

Якорь имеет сердечник, набранный из пластин электротехнической стали. В пазы сердечника, изолированные картоном, уложена волновая обмотка, выводы которой припаяны к медным пластинам коллектора. Коллектор напрессовывается на нижний конец вала, а на верхнем (выходном) конце устанавливается пластмассовая крыльчатка.


Вал якоря вращается в двух металлокерамических вкладышах 11, которые удерживаются пружинными шайбами, зачеканенными в крышках. Наружная сферическая поверхность вкладышей окружена войлочными кольцами. Вкладыши и войлок пропитаны маслом.

Осевой свободный ход вала якоря регулируется подбором шайб 10. Он должен быть в пределах 0,1—0,5 мм.

Добавочный резистор электродвигателя отопителя

Резистор типа СЭ-328 предназначен для включения в цепь питания электродвигателя отопителя с целью уменьшения частоты вращения его якоря. Резистор крепится двумя винтами в кожухе вентилятора отопителя.

Величина сопротивления резистора — 1 Ом при 20°С.

Переключатель электродвигателя отопителя

На автомобилях ВАЗ-2101 и ВАЗ-2102 для включения электродвигателя отопителя и изменения режима его работы применяются переключатели типа ВК-408, а на ВАЗ-2103 — ВК-408А. Эти переключатели имеют одинаковое устройство и отличаются только тем, что у ВК-408А клавиша 15 хромирована.

Переключатель крепится в отверстии облицовки панели приборов пружинными держателями 17.

Переключатель имеет пластмассовый корпус 21, составленный из двух половинок, между которыми зажаты три штекера. Один из штекеров — омедненный. К нему должен присоединяться голубой провод с черной полоской от электродвигателя отопителя. Переключатель должен устанавливаться на автомобиле так, чтобы омедненный штекер находился вверху. Средний штекер находится в постоянном соединении с подвижным контактом 18.

Прикуриватель

На автомобилях «Жигули» применяется прикуриватель типа ПТ-10. Он устанавливается на кронштейне под панелью приборов. Кронштейн зажимается гайкой 31 между корпусом 39 и светорассеивающим ободком 26.


С задней стороны патрона прикуривателя гайкой 33 закреплен керамический изолятор 32 с биметаллической пружинной скобой 30. С передней стороны в патрон вставляется стакан с нагревательным элементом.

Нагревательный элемент представляет собой спираль из специального сплава и крепится на керамическом изоляторе 36, который через внутренний стакан 37 жестко соединен с пластмассовой рукояткой 25. Один конец спирали соединен с чашкой 35, а другой с пальцем, которым приклепывается к изолятору чашка и внутренний стакан 37.

При нажатии на ручку 25 чашка 35 защемляется между лапками биметаллической скобы 30 и удерживается в этом положении. Ток от источника тока подводится к биметаллической скобе и замыкается на массу через чашку 35, нагревательный элемент, палец, внутренний стакан и контактное кольцо. Нагревательный элемент, раскаляется, биметаллическая скоба также нагревается и ее лапки расходятся, освобождая чашку- 35. Под действием пружины 38 нагревательный элемент, а вместе с ним и ручка возвращаются в исходное положение, сигнализируя, что прикуриватель готов к использованию.

Электродвигатель вентилятора

Техническая характеристика:

• Номинальное напряжение, В — 12
• Номинальная мощность, Вт — 150 (110*)
• Частота вращения вала якоря с крыльчаткой при номинальной мощности, об/мин — 2700
• Потребляемая сила тока при номинальной мощности, А — 15 (14*)

* Для электродвигателя МЭ-272.

На некоторых автомобилях ВАЗ-2103 для привода вентилятора системы охлаждения двигателя устанавливается электродвигатель типа МЭ-271 или МЭ-272. Он представляет собой четырехполюсный четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов.


Электродвигатель МЭ-271 имеет стальной штампованный корпус 6, внутри которого приклеены четыре постоянных магнита 45, являющиеся полюсами статора. С передней стороны в корпусе размещены два шариковых подшипника вала якоря. Наружные обоймы подшипников разжимаются пружинными тарельчатыми шайбами 49. Между подшипниками при сборке закладывается смазка. С задней стороны корпус закрывается крышкой 13.

На стальной вал 53 якоря напрессована ступица 43, отлитая из алюминиевого сплава. На ступице залит сердечник 47 якоря, набранный из пластин электротехнической стали. В пазах сердечника, изолированных картоном, уложена обмотка 46 якоря. С задней стороны на вал якоря напрессован коллектор 3.

К крышке 13 приклепана гетинаксовая траверса 1 с четырьмя щеткодержателями и четырьмя электрографитовыми щетками.

Электродвигатель МЭ-272 имеет отлитые из алюминиевого сплава корпус 6 и крышку 13, соединенные стяжными болтами. С задней стороны к крышке крепится щеткодержатель с четырьмя щетками.

Передний подшипник вала якоря шариковый, а задний выполнен из металлокерамического вкладыша 11.

Электродвигатель включается датчиком 65 (ТМ-108) через реле 63, в качестве которого применяется реле типа РС-527, описанное на листе «Выключатели и реле фонарей освещения и световой сигнализации». Обмотка якоря электродвигателя защищается отдельным предохранителем 64 на 16 или 25 А.

Датчик включения электродвигателя вентилятора

Для включения и выключения электродвигателя вентилятора системы охлаждения двигателя на автомобилях ВАЗ-2103 в зависимости от температуры охлаждающей жидкости применяется датчик типа ТМ-108, устанавливаемый с левой стороны нижнего бачка радиатора.

В латунном корпусе 39 датчика завальцованы пластмассовые держатель штекеров и направляющая 41 толкателя 19. К одному из штекеров приклепана пружинная пластина 40 с подвижным контактом. На дне корпуса установлена биметаллическая шайба 42, при температуре ниже 87°С выгнутая в сторону дна корпуса. В центр шайбы упирается пластмассовый толкатель 19. При температуре 92°С и выше шайба выгибается в сторону толкателя, тот, в свою очередь, давит на пластинку 40 и контакты датчика замыкаются.
