Устройство системы выпуска отработавших газов

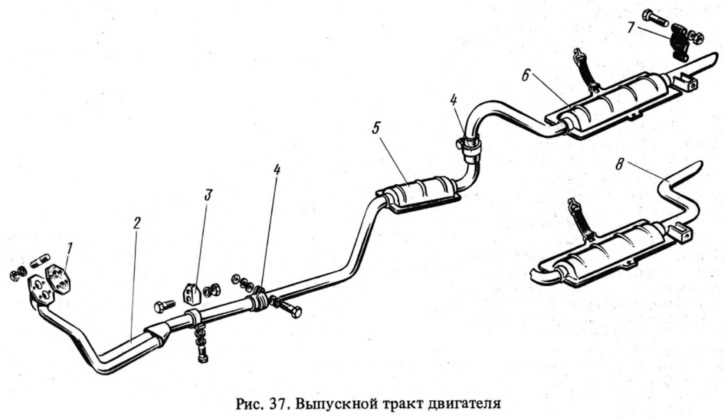

Выпуск производится через выпускной трубопровод, приемную трубу 2 (рис. 37), дополнительный и основной глушители 5 и 6. Между фланцами выпускного трубопровода и приемной трубой устанавливается уплотнительная прокладка 1 из асбеста, армированного перфорированной стальной лентой. Глушители неразборные изготавливаются из двух полукорпусов, свариваемых между собой и с их трубами. Основной глушитель 6 крепят к полу кузова двумя ремнями, его выпускную трубу — резиновой подушкой 7. Трубы глушителей соединяют хомутами 4. Приемную трубу 2 крепят к выпускному трубопроводу четырьмя латунными гайками и к кронштейну 3, устанавливаемому на задней крышке коробки передач.

На автомобилях ВАЗ-2102 и ВАЗ-21021 выпускная труба 8 изогнута.
