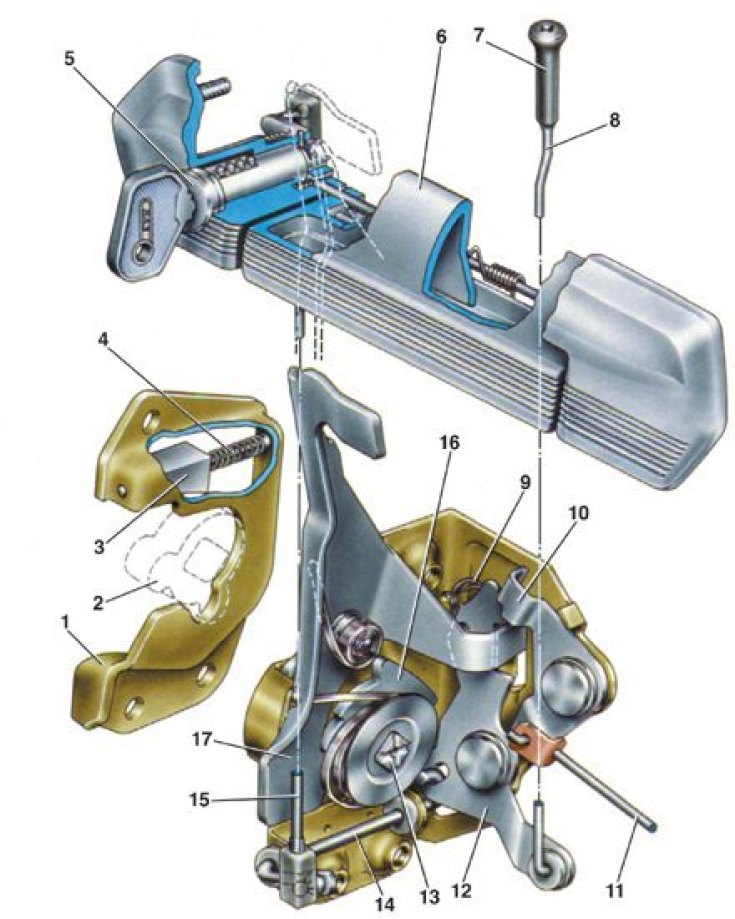

Замок передней правой двери
1 – корпус фиксатора замка; 2 – ротор; 3 – сухарь фиксатора; 4 – пружина сухаря; 5 – выключатель замка; 6 – наружная ручка замка; 7 – кнопка блокировки замка; 8 – тяга блокировки замка; 9 – пружина рычага блокировки замка; 10 – рычаг внутреннего привода замка; 11 – тяга внутреннего привода; 12 – рычаг блокировки замка; 13 – центральный валик; 15 – тяга выключателя замка; 16 – храповик; 17 – рычаг наружного привода замка

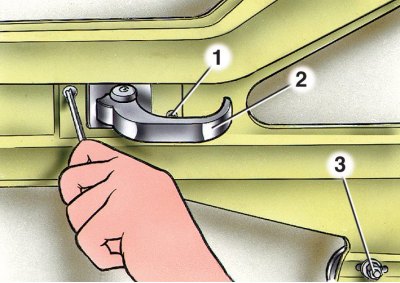

Крепление внутренней ручки привода замка двери
1 – винт крепления ручки; 2 – внутренняя ручка; 3 – гайка крепления оси натяжного ролика троса стеклоподъемника
При замене деталей и механизмов двери требуется ее разборка.

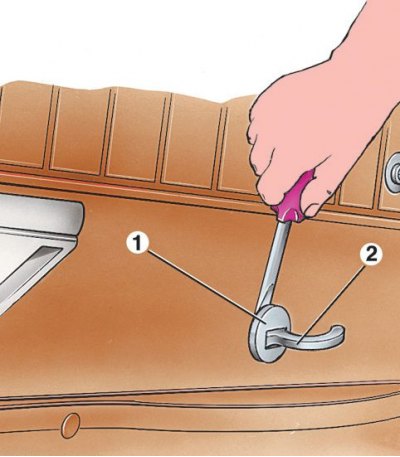

1. Отверните винты крепления подлокотника и снимите его. Поддев отверткой, снимите облицовку 1 внутренней ручкой 2 двери.
2. Снимите ручку 2 стеклоподъемника, отжав розетку ручки и вынув с помощью приспособления 1 А.78034 стопорную пружину.
3. Преодолевая усилие пружинных пластмассовых держателей, снимите обивку двери.

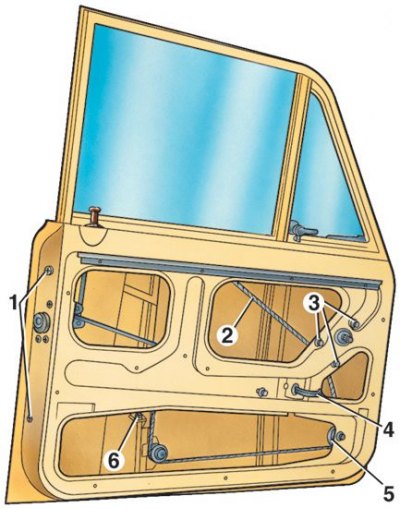

4. При верхнем положении опускного стекла отверните винты 1 крепления заднего желобка и гайку крепления переднего желобка, снимите желобки и опустите стекло вниз (2 – трос стеклоподъемника; 3 – гайки крепления механизма стеклоподъемника; 4 – внутренняя ручка привода замка; 5 – натяжной ролик; 6 – упор опускного стекла).
5. Ослабив гайку натяжного ролика 5 стеклоподъемника, отсоедините трос 2 от обоймы опускного стекла, снимите его с роликов, опустите стекло вниз и, отклоняя к себе его нижний край, выньте из двери через нижний проем.
6. Отверните гайки 3 крепления, и снимите механизм стеклоподъемника.
7. Снимите уплотнитель опускного стекла, выверните винты крепления рамки поворотного стекла и снимите его в сборе с рамкой.

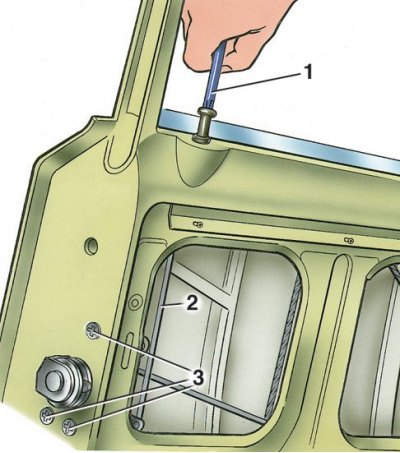

8. Отверните кнопку 7 (см. рис. Замок передней правой двери) блокировки замка и винты 1 (см. рис. Крепление внутренней ручки привода замка двери) крепления кронштейна внутренней ручки 2 привода замка; отверните винты 3 (1 – кнопка блокировки замка; 2 – тяга блокировки замка) и снимите замок вместе с тягами привода, предварительно отсоединив тягу 15 (см. рис. Замок передней правой двери) от поводка выключателя замка.
9. Снимите ручку наружного привода замка двери, отвернув гайки крепления.
10. Отверните болты и снимите ограничитель двери.
11. Снимите нижние уплотнители опускного стекла вместе с держателями.
