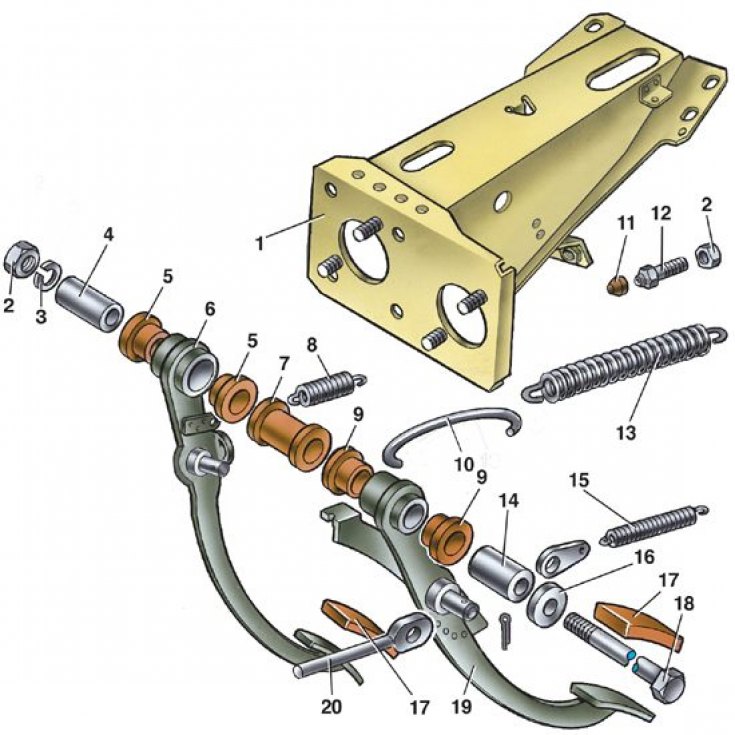

Детали кронштейна педалей сцепления и тормоза
1 – кронштейн педалей; 2 – гайки; 3 – пружинная шайба; 4 – внутренняя втулка педали тормоза; 5 – наружные втулки педали тормоза; 6 – педаль тормоза; 7 – дистанционная втулка; 8 – оттяжная пружина педали тормоза; 9 – наружные втулки педали сцепления; 10 – крючок пружины; 11 – буфер; 12 – упорный болт педали сцепления; 13 – сервопружина; 14 – втулка педали сцепления; 15 – оттяжная пружина педали сцепления; 16 – упорная шайба; 17 – накладки педалей; 18 – ось педалей; 19 – педаль сцепления; 20 – толкатель педали сцепления
1. Снимите пружину 13 сервопривода педали сцепления.
2. Снимите оттяжные пружины 8 и 15.
3. Отверните гайку болта 18, выньте болт и снимите педали вместе со втулками.
4. Для снятия и установки пружин пользуйтесь приспособлением А.70017.
5. Сборку проводите в обратном порядке.
6. При сборе смажьте консистентной смазкой ЛИТОЛ-24 или ЛСЦ-15 втулки педалей, концы пружин, места соединения толкателей с педалями и конец толкателя 20, имеющий контакт с поршнем главного цилиндра привода сцепления.
