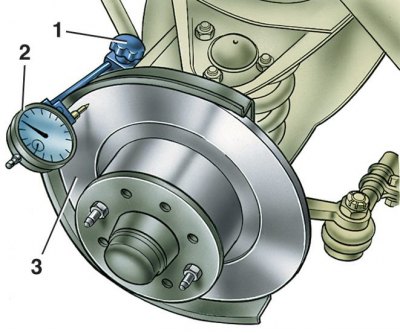

Проверка осевого биения тормозного диска
1 – магнитная подставка; 2 – индикатор; 3 – тормозной диск
Проверьте осевое биение тормозного диска, не снимая его с автомобиля.
Наибольшее допустимое биение по индикатору – 0,15 мм.
Если биение больше, проточите диск, используя оправку 67.7141.9500, затем прошлифуйте его, но окончательная толщина диска не должна быть менее 9,5 мм.
При повреждении или очень глубоких рисках, а также при износе, превышающем 0,5 мм на каждую сторону, замените диск новым.
Внимание! Менять тормозной диск необходимо только совместно со ступицей подшипников переднего колеса, так как его окончательная обработка проводится в сборе со ступицей.
Снятие и установка ступицы с тормозным диском описаны в подразделе 8.1.5.
