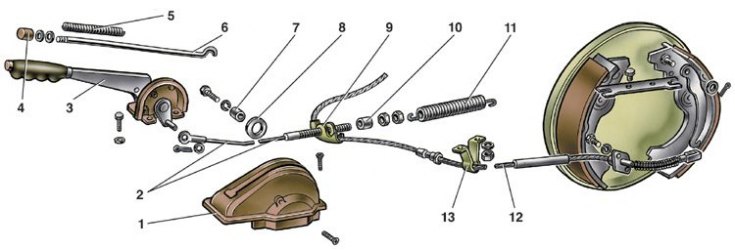

Детали привода стояночного тормоза
1 – чехол; 2 – передний трос; 3 – рычаг; 4 – кнопка; 5 – пружина тяги; 6 – тяга защелки; 7 – втулка; 8 – ролик; 9 – направляющая заднего троса; 10 – распорная втулка; 11 – оттяжная пружина; 12 – задний трос; 13 – кронштейн заднего троса
1. Установив рычаг привода стояночного тормоза в крайнее нижнее положение, отсоедините концы тросов от рычагов привода тормозных колодок (см. подраздел 10.6.1).
2. Ослабив контргайку 4 (см. рис. Привод стояночного тормоза) и регулировочную гайку 5, снимите оттяжную пружину 11 (рис. Детали привода стояночного тормоза), затем полностью отверните контргайку и гайку.
3. Отсоедините кронштейны 13 троса от пола кузова и задний наконечник троса от щита тормоза; снимите кронштейны и задний трос.
4. Снимите ролик 8 со втулкой 7, затем защитный чехол рычага и рычаг в сборе, а также передний трос.
5. Вынув шплинт и сняв упорную шайбу, отсоедините передний трос от рычага привода ручного тормоза.
6. Устанавливайте стояночный тормоз в последовательности, обратной снятию, с последующей его регулировкой (см. подраздел 10.2.3).
7. При установке смажьте консистентной смазкой ЛИТОЛ-24 или ЛСЦ-15 направляющую заднего троса, ось рычага, втулку ролика и наконечник переднего троса.
