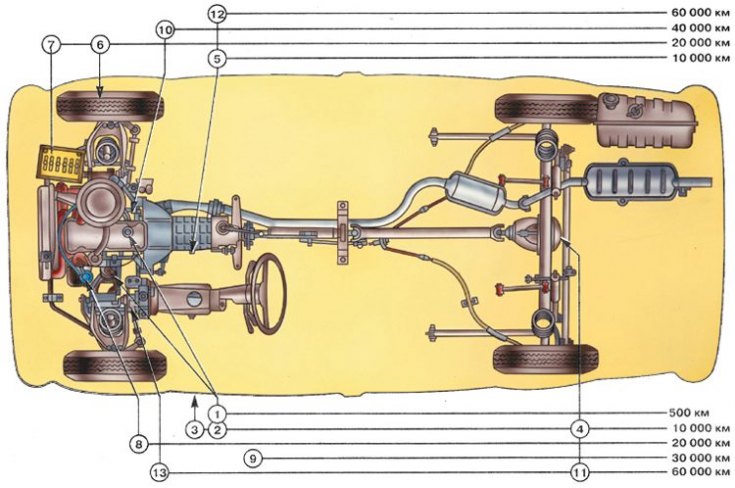

Схема смазки
Указание к схеме смазки
| Позиция на рисунке | Наименование | Перечень работ |
| Через каждые 500 км | ||
| 1 | Картер двигателя | Проверить уровень масла и при необходимости долить |
| Через каждые 10000 км | ||
| 2 | Картер двигателя | Заменить масло |
| 3 | Кузов | Смазать петли дверей, тягу привода замка капота |
| Смазать трущиеся участки ограничителя открывания дверей, шарнир и пружину люка топливного бака, упор капота, торсионы крышки багажника | ||
| Смазать салазки перемещения сидений | ||
| Смазать замочные скважины дверей и крышки багажника | ||
| Смазать ось, пружину и сухарь фиксатора замка двери | ||
| 4 | Картер заднего моста | Проверить уровень масла и при необходимости долить |
| Проверить, нет ли подтеканий масла | ||
| 5 | Картер коробки передач | Проверить уровень масла и при необходимости долить |
| Проверить, нет ли подтеканий масла | ||
| Через каждые 20000 км | ||
| 6 | Ступицы передних колес | Заменить смазку в подшипниках |
| 7 | Аккумуляторная батарея | Смазать клеммы и зажимы |
| 8 | Распределитель зажигания | Залить 2 – 3 капли масла в отверстие масленки |
| Через каждые 30000 км | ||
| 9 | Фланец переднего карданного вала | Смазать шлицевое соединение |
| 10 | Стартер | Смазать винтовые шлицы вала, втулки крышек и шестерню включения |
| Смазать поводковое кольцо привода | ||
| Через каждые 60000 км | ||
| 11 | Картер заднего моста | Заменить масло |
| 12 | Картер коробки передач | Заменить масло |
| 13 | Картер рулевого механизма | Проверить уровень масла и при необходимости долить |
| Проверить, нет ли подтеканий масла | ||
