Сборка двигателя

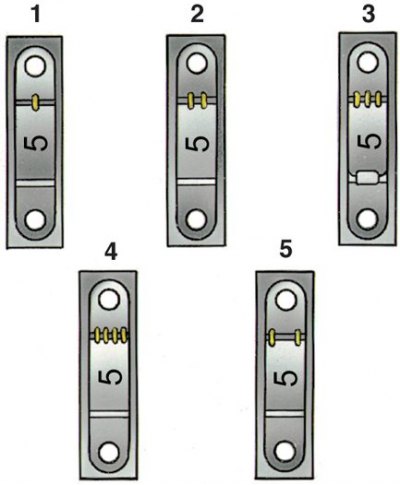

Метки на крышках коренных подшипников и условный номер блока цилиндров

Cчет опор ведется от передней части двигателя.

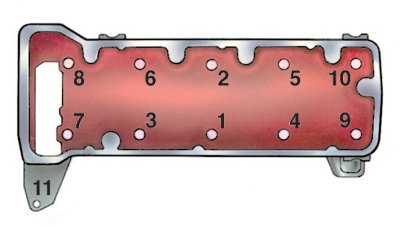

Порядок затягивания болтов головки цилиндров

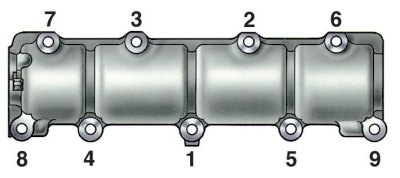

Порядок затягивания гаек корпуса подшипников распределительного вала

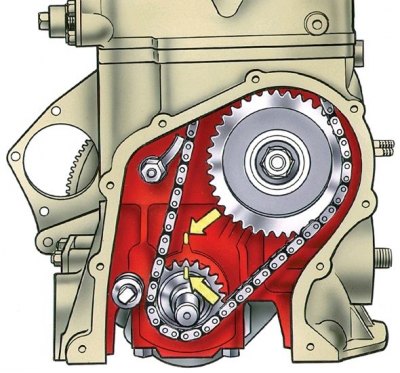

Проверка совпадения установочной метки на звездочке коленчатого вала с меткой на блоке цилиндров

Метки указаны стрелками.

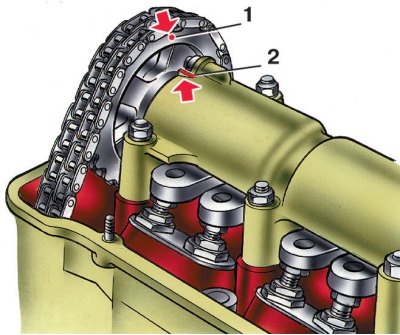

Проверка совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников

1. Вымытый и очищенный блок цилиндров установите на стенде и заверните отсутствующие шпильки.

2. Вымытый и очищенный блок цилиндров установите на стенде и заверните отсутствующие шпильки.

3. Уложите в гнездо среднего подшипника и в его крышку вкладыши без выточки на внутренней поверхности, а в остальные гнезда и соответствующие крышки – вкладыши с выточкой (с 1987 г. нижние вкладыши коренных подшипников устанавливаются без выточки на внутренней поверхности).

Внимание! Цилиндры двигателя, а также поршни и сальники, вкладыши подшипников и упорные полукольца коленчатого вала перед установкой смажьте моторным маслом.

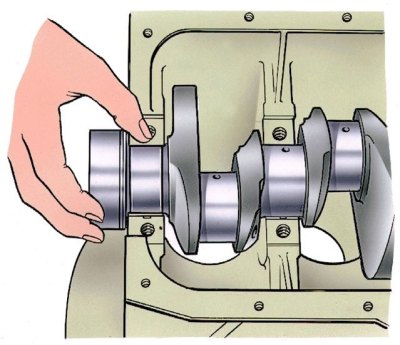

4. Уложите в коренные подшипники коленчатый вал и вставьте в гнезда задней опоры два упорных полукольца, подобранные по толщине согласно указаниям подраздела 3.10.6.


5. Установите крышки коренных подшипников в соответствии с метками (см. рис. Метки на крышках коренных подшипников и условный номер блока цилиндров).

Внимание! Крышки коренных подшипников устанавливайте в прежний блок. Для этого блок цилиндров и принадлежащие ему крышки помечены одинаковым условным номером (см. рис. Метки на крышках коренных подшипников и условный номер блока цилиндров и рис. Маркировка размерной группы цилиндров на блоке и условного номера блока цилиндров). Упорные полукольца устанавливайте выемками к упорным поверхностям коленчатого вала, причем с передней стороны задней опоры ставьте сталеалюминиевое полукольцо, а с задней стороны – металлокерамическое (желтого цвета).

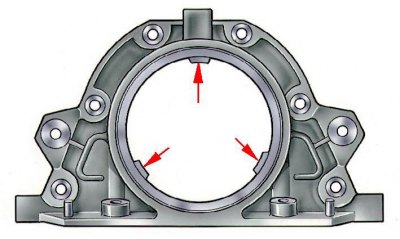

6. Наденьте на фланец коленчатого вала прокладку держателя сальника, а в гнезда держателя вложите болты крепления передней крышки картера сцепления. Наденьте держатель с сальником на оправку 41.7853.4011 и, передвинув его с оправки на фланец коленчатого вала, прикрепите к блоку цилиндров (cтрелками указаны выступы для центрирования держателя относительно фланца коленчатого вала).

7. Установите по двум центрирующим втулкам переднюю крышку 6 (см. рис. Снятие маховика) картера сцепления.


8. Установите маховик на коленчатый вал так, чтобы метка (конусообразная лунка) около обода находилась против оси шатунной шейки четвертого цилиндра, заблокируйте фиксатором А.60330/R маховик и прикрепите его болтами к фланцу коленчатого вала.

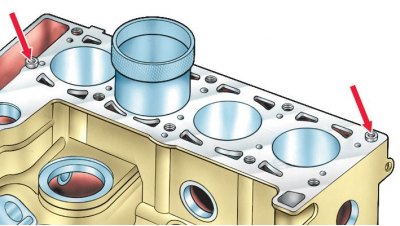

9. С помощью втулки из набора А.60604 вставьте в цилиндры поршни с шатунами. В наборе имеются втулки номинального и ремонтных размеров поршней. Поэтому необходимо подобрать втулку, пригодную для данного размера устанавливаемого поршня. Можно применять также регулируемую втулку 67.7854.9517.

Внимание! Отверстие для пальца на поршне смещено на 2 мм, поэтому при установке поршней в цилиндры метка «П» на поршнях должна быть обращена к передней части двигателя.

10. Установите вкладыши в шатуны и крышки шатунов. Соедините шатуны с шейками коленчатого вала, установите крышки и затяните шатунные болты.

11. Установите на коленчатый вал звездочку. Установите валик привода масляного насоса и закрепите упорным фланцем.

12. Установите по двум центрирующим втулкам на блоке головку цилиндров с прокладкой, с выпускным коллекто-ром и впускным трубопроводом.


13. Затяните в определенной последовательности (см. рис. Порядок затягивания болтов головки цилиндров) в два приема болты крепления:

• предварительно моментом 33,3–41,16 Н·м (3,4–4,2 кгс·м) болты 1–10;
• окончательно моментом 95,94–118,38 Н·м (9,79–12,08 кгс·м) болты 1–10 и моментом 31,36–39,1 Н·м (3,2–3,99 кгс·м) болт 11.

14. Поверните маховик так, чтобы метка на звездочке коленчатого вала совпала с меткой на блоке цилиндров (cм. рис. Проверка совпадения установочной метки на звездочке коленчатого вала с меткой на блоке цилиндров).

15. Установите звездочку на распределительный вал, собранный с корпусом подшипников, и поверните вал так, чтобы метка 1 на звездочке находилась против метки 2 на корпусе подшипников (см. рис. Проверка совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников).

16. Снимите звездочку и, не изменяя положения вала, установите корпус подшипников на головку цилиндров и закрепите, затягивая гайки в определенной последовательности (см. рис. Порядок затягивания гаек корпуса подшипников распределительного вала).

17. Установите на головке цилиндров успокоитель цепи.

18. Установите цепь привода распределительного вала:

• наденьте цепь на звездочку распределительного вала и введите в полость привода, устанавливая звездочку так, чтобы метка на ней совпала с меткой на корпусе подшипников (см. рис. Проверка совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников). Болт звездочки не затягивайте до упора;
• установите звездочку на валик привода масляного насоса, также не затягивая окончательно болт крепления;
• установите башмак натяжителя цепи и натяжитель, не затягивая колпачковую гайку, чтобы пружина натяжителя могла прижать башмак; заверните в блок цилиндров ограничительный палец цепи;
• поверните коленчатый вал на два оборота в направлении вращения, чтобы обеспечить нужное натяжение цепи; проверьте совпадение меток на звездочках с метками на блоке цилиндров (cм. рис. Проверка совпадения установочной метки на звездочке коленчатого вала с меткой на блоке цилиндров) и на корпусе подшипников (см. рис. Проверка совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников).;
• если метки совпадают, то, заблокировав маховик фиксатором А.60330/R (см. рис. Снятие маховика), окончательно затяните болты звездочек, колпачковую гайку натяжителя цепи и отогните стопорные шайбы болтов звездочек; если метки не совпадают, то повторите операцию по установке цепи.

19. Отрегулируйте зазор между кулачками распределительного вала и рычагами привода клапанов.

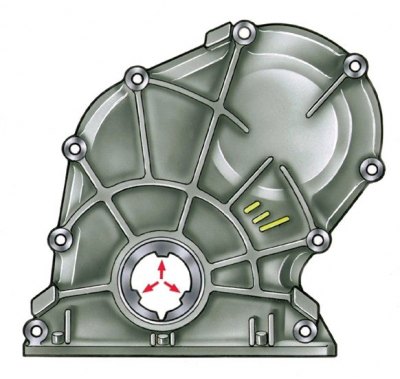

20. Установите крышку привода распределительного вала с прокладкой и сальником на блоке цилиндров, не затягивая окончательно болты и гайки крепления. Оправкой 41.7853.4010 отцентрируйте положение крышки относительно конца коленчатого вала и затяните окончательно гайки и болты ее крепления (стрелками показаны выступы для центрирования крышки относительно ступицы шкива коленчатого вала).

21. Установите шкив коленчатого вала и заверните храповик.

22. Смажьте маслом уплотнительное кольцо масляного фильтра и установите фильтр, вручную привернув его к штуцеру на блоке цилиндров. Установите маслоотделитель вентиляции картера, крышку сапуна и закрепите фиксатор сливной трубки маслоотделителя.

23. Установите масляный насос и масляный картер с прокладкой.

Установите насос охлаждения жидкости, кронштейн генератора и генератор. Наденьте ремень на шкивы и отрегулируйте его натяжение.

24. Установите на головке цилиндров подводящую трубку радиатора отопителя и выпускной патрубок. Прикрепите к насосу охлаждающей жидкости и выпускному коллектору отводящую трубку радиатора отопителя.

25. Установите датчики контрольных приборов.

26. Установите шестерню привода масляного насоса и распределителя зажигания. Установите распределитель зажигания и отрегулируйте момент зажигания. Заверните свечи зажигания, установите на них ключ 67.7812.9515 и затяните динамометрическим ключом.

27. Установите топливный насос (см. подраздел 4.1.3).

28. Установите карбюратор, присоедините к нему шланги и закройте его технологической заглушкой.

29. Установите крышку головки цилиндров с прокладкой и кронштейном топливопровода.

30. Залейте масло в горловину на крышке головки цилиндров.
