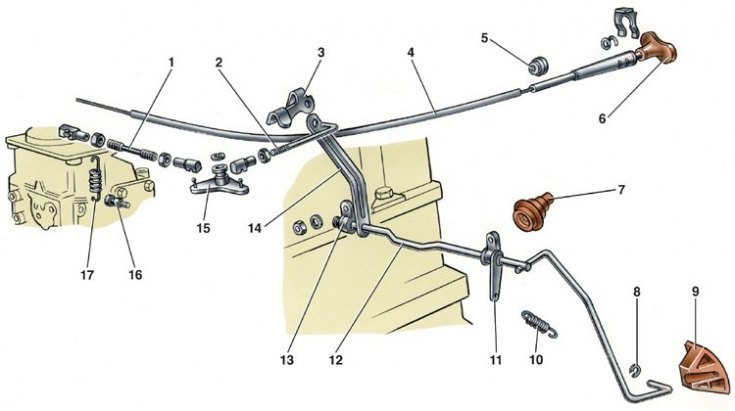

Привод управления карбюратором
1 – поперечная тяга; 2 – продольная тяга; 3 – скоба крепления тяги; 4 – трос управления воздушной заслонкой; 5 и 7 – уплотнители; 6 – рукоятка троса; 8 – стопорная шайба; 9 – педаль управления дроссельными заслонками; 10 и 17 – возвратные пружины; 11 – рычаг; 12 – валик; 13 – кронштейн крепления валика; 14 – рычаг; 15 – промежуточный рычаг; 16 – винт возвратной пружины
1. Снимите воздушный фильтр.
2. Отсоедините от рычага привода дроссельной заслонки тягу 1 и возвратную пружину 17. Отсоедините от карбюратора трос 4 привода воздушной заслонки.
3. Отсоедините от карбюратора шланги. Концы шлангов подвода топлива и охлаждающей жидкости закройте пробками, чтобы не допустить утечки топлива и жидкости.
4. Снимите карбюратор. Закройте заглушкой входное отверстие впускного трубопровода.
5. Установку карбюратора выполняйте в порядке, обратном снятию. После установки отрегулируйте привод дроссельных заслонок карбюратора, а также холостой ход двигателя.
