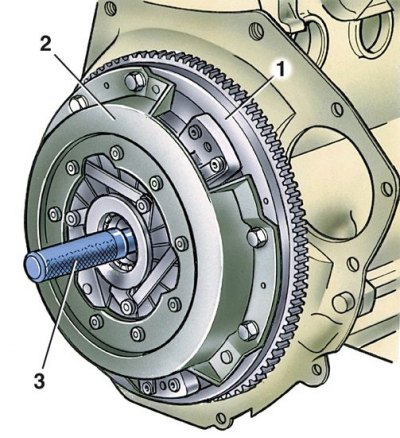

Центрирование ведомого диска сцепления с помощью оправки А.70081
1 – маховик; 2 – сцепление в сборе; 3 – оправка А.70081
1. Предварительно снимите коробку передач (см. подраздел 7.2.2). Отверните болты и снимите кожух сцепления в сборе с нажимным диском. При этом, нельзя поднимать этот узел за упорный фланец нажимной пружины.
2. Установка сцепления производится в обратном порядке, при этом:
- проверьте состояние подшипника в торце коленчатого вала двигателя, при необходимости, замените подшипник;
- проверьте состояние шлицев на ступице ведомого диска и первичном валу коробки передач, шлицы очистите и смажьте тонким слоем консистентной смазки ЛСЦ-15 или ЛИТОЛ-24;
- расположите ведомый диск выступающей частью ступицы с кольцевой канавкой в сторону коробки передач и отцентрируйте диск относительно подшипника оправкой А.70081, имитирующей шлицевой конец первичного вала коробки передач.
