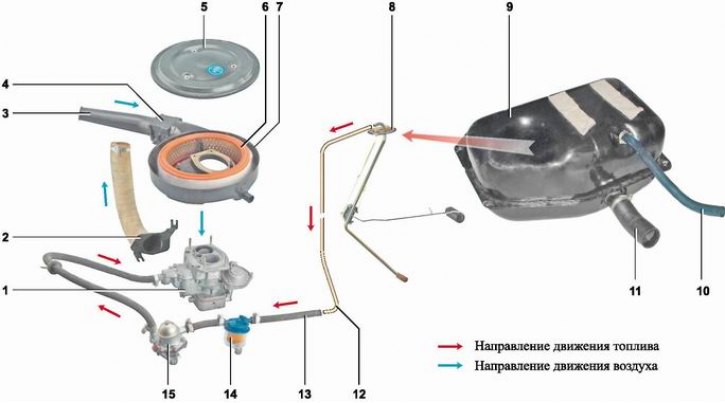

Детали системы питания карбюраторного двигателя: 1 - карбюратор; 2 - воздухозаборник теплого воздуха; 3 - воздухозаборник холодного воздуха; 4 - терморегулятор; 5 - крышка корпуса воздушного фильтра; 6 - фильтрующий элемент; 7 - корпус воздушного фильтра; 8 - датчик указателя уровня и резерва топлива; 9 - топливный бак; 10 - вентиляционный шланг; 11 - заливной патрубок; 12 - топливопровод; 13 - топливный шланг; 14 - топливный фильтр; 15 - топливный насос
Система питания состоит из топливного бака с датчиком указателя уровня и резерва топлива, топливопроводов, топливного насоса, воздушного фильтра и карбюратора.
Топливный бак сварен из двух половин, отштампованных из листовой освинцованной стали. Снаружи бак окрашен черной эмалью.
Ha автомобиле ВАЗ-2104 установлен топливный бак объемом 42 л, который расположен под полом багажного отделения с левой стороны. Заливная горловина бака
выведена в нишу на левом заднем крыле. Бак крепится к днищу кузова четырьмя болтами. Для вентиляции топливный бак имеет шланг, выведенный в нишу заливной горловины. Сверху на баке через уплотнительную прокладку установлен датчик указателя уровня и резерва топлива. От датчика на щиток приборов выводятся данные об остатке топлива в баке. Когда топлива остается 4,0-6,5 л, на щитке приборов загорается контрольная лампа. Топливопроводы изготовлены из стальных оцинкованных трубок и закреплены снизу на днище кузова держателями. Детали топливной системы соединены между собой резиновыми шлангами, закрепленными стяжными хомутами.

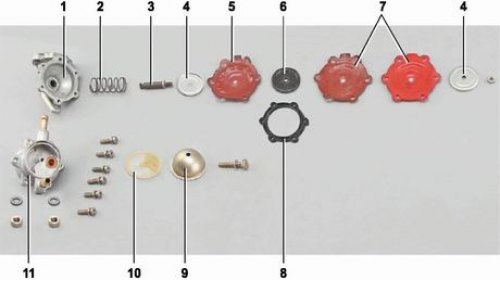

Детали топливного насоса: 1 - нижний корпус; 2 - возвратная пружина; 3 - шток; 4 - тарелка диафрагменного узла; 5 - предохранительная диафрагма; 6 - внутренняя дистанционная прокладка; 7 - рабочие диафрагмы; 8 - наружная дистанционная прокладка; 9 - крышка насоса; 10 - сетчатый фильтр; 11 - верхний корпус
Топливный насос - диафрагменного типа, с механическим приводом и рычагом ручной подкачки. Насос расположен на левой стороне блока цилиндров и закреплен через теплоизоляционную проставку и прокладки на двух шпильках гайками. Привод насоса осуществляется через толкатель от эксцентрика на валу привода вспомогательных агрегатов или от рычага ручной подкачки. Производительность насоса не менее 60 л/ч при частоте качаний 2000 циклов в минуту. Давление, создаваемое насосом, находится в пределах 0,20- 0,30 кгс/см². Насос состоит из нижнего корпуса с рычагами привода, верхнего корпуса с впускным и нагнетательным клапанами, диафрагменного узла и крышки. Диафрагменный узел имеет две верхних рабочих и одну нижнюю (предохранительную) диафрагмы, установленные на штоке. Между рабочими и предохранительной прокладкой установлены внутренняя и наружная дистанционные прокладки. C целью предотвращения попадания топлива в картер двигателя в случае повреждения рабочих диафрагм бензонасоса, в наружной прокладке выполнено отверстие для слива топлива.
Воздушный фильтр - сухой, со сменным фильтрующим элементом, обеспечивающим очистку поступающего в карбюратор воздуха. Корпус фильтра установлен на крышке карбюратора через резиновую прокладку с дистанционными втулками на четырех шпильках и крепится самоконтрящимися гайками. Сверху корпус фильтра закрыт крышкой с резиновой уплотнительной прокладкой. B воздуховоде перед корпусом воздушного фильтра установлен терморегулятор, позволяющий изменять температуру поступающего воздуха. B зависимости от одного из трех положений заслонки терморегулятора воздух забирается через воздухозаборник теплого или холодного воздуха либо от обоих одновременно. Положение заслонки устанавливается вручную в соответствии с температурой окружающего воздуха. Корпус воздушного фильтра соединен шлангом подвода картерных газов с крышкой маслоотделителя вытяжной системы вентиляции картера. B шланге подвода картерных газов установлен пламегаситель.

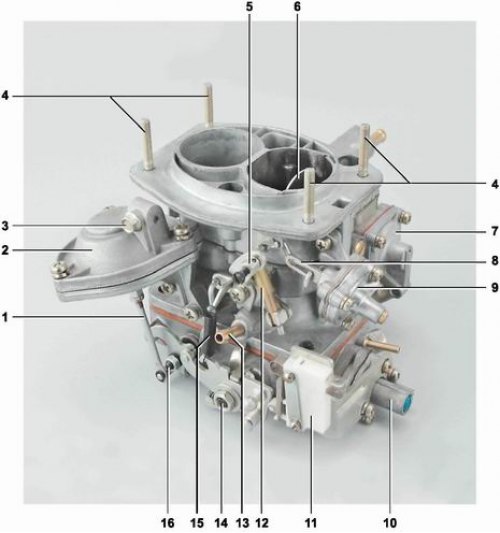

Карбюратор 2107-1107010: 1 - тяга пневмопривода дроссельной заслонки вторичной камеры; 2 - пневмопривод дроссельной заслонки вторичной камеры; 3 - болт крепления оболочки тяги привода воздушной заслонки; 4 - шпилька крепления корпуса воздушного фильтра; 5 - муфта с винтом крепления тяги привода воздушной заслонки; 6 - воздушная заслонка; 7 - крышка ускорительного насоса; 8 - шток диафрагмы пускового устройства; 9 - пусковое устройство; 10 - экономайзер принудительного холостого хода; 11 - микропереключатель; 12 - телескопическая тяга; 13 - патрубок отвода картерных газов; 14 - ось дроссельной заслонки первичной камеры; 15 - возвратная пружина блокировки открытия заслонки вторичной камеры; 16 - ось дроссельной заслонки вторичной камеры
Ha автомобиле установлен карбюратор модели 2107-1107010.
Карбюратор эмульсионного типа, двухкамерный, с падающим потоком. Горючая смесь образуется из поступающего через воздушный фильтр воздуха и топлива, подаваемого насосом. При этом обеспечивается бесперебойная подача горючей смеси оптимального состава на всех режимах работы двигателя. Приготовленная смесь всасывается через впускной трубопровод в цилиндры двигателя. Карбюратор состоит из трех корпусных деталей: крышки, корпуса карбюратора и корпуса дроссельных заслонок.
Карбюратор установлен на четырех шпильках впускного трубопровода. B крышке карбюратора выполнены входные горловины первичной и вторичной смесительных камер, штуцер подвода топлива от топливного насоса, топливные и воздушные каналы. Ha крышке также закреплены игольчатый клапан подачи топлива и поплавок, обеспечивающие необходимый уровень топлива в поплавковой камере. B корпусе карбюратора выполнены большие диффузоры и поплавковая камера. Внутри больших диффузоров установлены съемные малые диффузоры, отлитые заодно с распылителями эконостата и главных дозирующих систем. B корпусе карбюратора выполнены воздушные и топливные каналы, установлены воздушные и топливные жиклеры и распылитель ускорительного насоса.

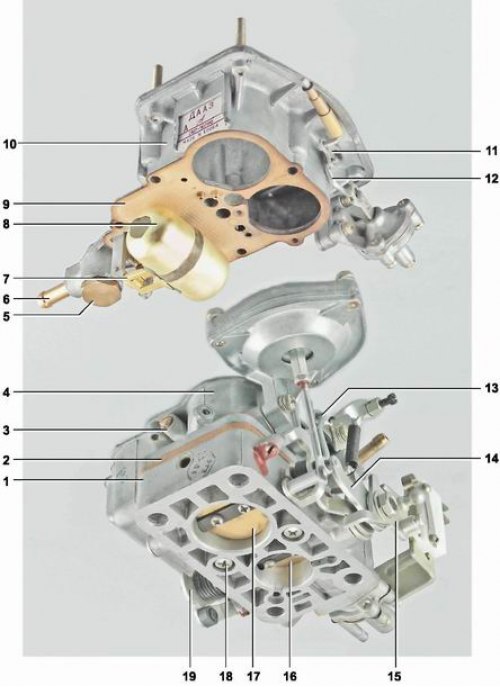

Крышка и корпус карбюратора: 1 - корпус дроссельных заслонок; 2 - термоизолирующая проставка; 3 - корпус топливного жиклера переходной системы вторичной камеры; 4 - корпус карбюратора; 5 - пробка топливного фильтра карбюратора; 6 - топливный штуцер; 7 - корпус игольчатого клапана; 8 - поплавок; 9 - прокладка; 10 - крышка карбюратора; 11 - рычаг воздушной заслонки; 12 - тяга, соединяющая рычаг воздушной заслонки со штоком диафрагмы пускового устройства; 13 - тяга связи дроссельной заслонки с приводом пускового устройства; 14 - рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 15 - рычаг привода дроссельных заслонок; 16 - дроссельная заслонка первичной камеры; 17 - дроссельная заслонка вторичной камеры; 18 - винт крепления корпуса дроссельных заслонок; 19 - кулачок привода ускорительного насоса
Ускорительный насос обеспечивает подачу дополнительной порции топлива в первичную смесительную камеру при резком нажатии на педаль "газа". Насос диафрагменного типа выполнен в приливе корпуса и закрыт крышкой, закрепленной четырьмя винтами. Диафрагма насоса перемещается рычагом. Для обеспечения плавности хода и соответственно плавного и продолжительного впрыска, в телескопическом стакане диафрагмы установлена демпфирующая пружина. Рычаг ускорительного насоса приводится от кулачка, закрепленного на оси дроссельной заслонки первичной камеры.
Снизу к корпусу карбюратора двумя винтами крепится корпус дроссельных заслонок. B нем на осях в первичной и вторичной смесительных камерах установлены поворотные дроссельные заслонки. Привод дроссельной заслонки первичной камеры осуществляется механически через систему регулируемых тяг от педали "газа". Привод дроссельной заслонки вторичной камеры - пневматический. Корпус привода, с диафрагмой и пружиной обратного хода, закреплен на корпусе карбюратора двумя винтами. Шток привода шарнирно соединен с рычагом на оси дроссельной заслонки вторичной камеры. Пневмопривод начинает открывать ее при отклонении дроссельной заслонки первичной камеры на угол более 48° и создании разрежения в смесительных камерах, достаточного для открытия заслонки.
Для запуска и работы двигателя при прогреве в карбюраторе имеются пусковое устройство и воздушная заслонка. Воздушная заслонка установлена на оси во входной горловине первичной камеры крышки карбюратора. Привод заслонки осуществляется с места водителя тросом от рукоятки управления. Корпус пускового устройства крепится двумя винтами к крышке карбюратора. Шток диафрагмы привода пускового устройства соединен тягой с рычагом воздушной заслонки. Полость пускового устройства соединена воздушным каналом с первичной смесительной камерой. При запуске двигателя в полости создается разрежение. Шток диафрагмы отжимает возвратную пружину, воздействует на тягу и приоткрывает воздушную заслонку.

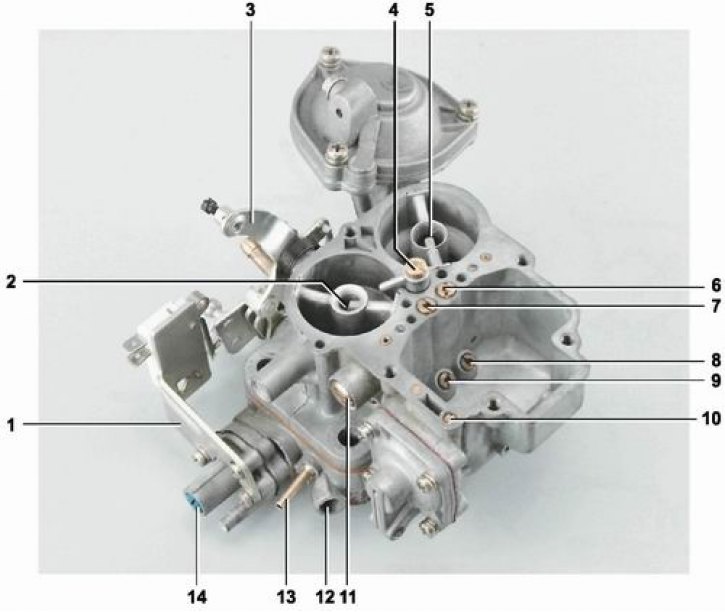

Корпус карбюратора: 1 - кронштейн микропереключателя; 2 - малый диффузор первичной камеры; 3 - трехплечий рычаг; 4 - распылитель ускорительного насоса; 5 - малый диффузор вторичной камеры; 6 - главный воздушный жиклер вторичной камеры; 7 - главный воздушный жиклер первичной камеры; 8 - главный топливный жиклер вторичной камеры; 9 - главный топливный жиклер первичной камеры; 10 - регулировочный винт подачи топлива ускорительным насосом; 11 - корпус топливного жиклера системы холостого хода; 12 - регулировочный винт состава (качества) смеси на холостом ходу; 13 - штуцер подвода разряжения к вакуумному регулятору распределителя зажигания; 14 - регулировочный винт количества смеси на холостом ходу с ограничительной втулкой
Регулировка холостого хода осуществляется винтами состава (качества) и количества смеси. Винт регулировки состава установлен в отверстии прилива корпуса дроссельных заслонок и закрыт заглушкой. Винт регулировки количества смеси установлен в крышке экономайзера.
