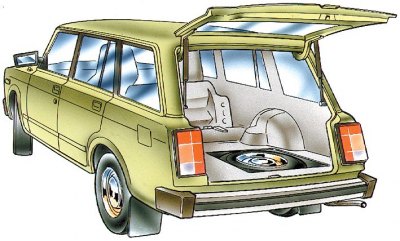

Вид отсека для запасного колеса автомо6иля ВАЗ-2104
Коврик и крышка с винтом крепления не показаны.

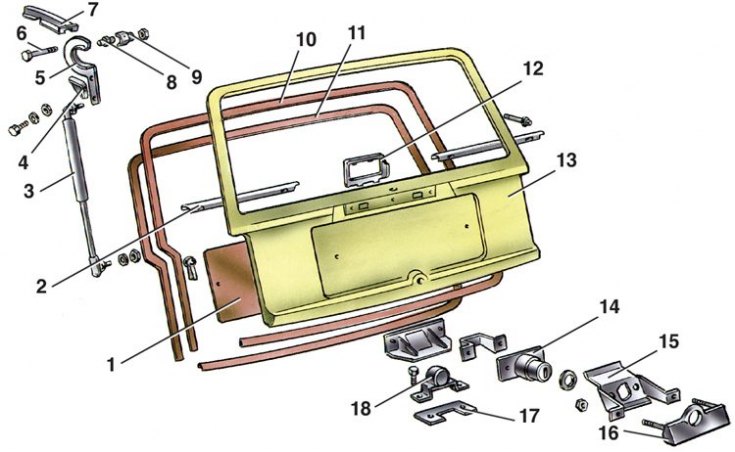

Дверь задка автомобиля ВАЗ-2104
1 – обивка двери; 2 – держатель обивки; 3 – упор двери задка с шарнирами; 4 – усилитель звена петли; 5 – звено петли двери; 6 – болт петли; 7 – кронштейн петли; 8 – втулка оси; 9 – кронштейн втулки; 10 – прокладка уплотнителя двери; 11 – уплотнитель проема двери; 12 – облицовка моторедуктора; 13 – дверь задка в сборе; 14 – замок двери; 15 – кронштейн крепления замка; 16 – ручка двери; 17 – регулировочная прокладка фиксатора; 18 – фиксатор замка двери
Запасное колесо размещается в отдельном отсеке (см. рис. Вид отсека для запасного колеса автомо6иля ВАЗ-2104) под грузовой платформой, для доступа к нему необходимо убрать коврик, вывернуть винт с барашком, крепящим колесо к полу отсека, и снять крышку.
Заднее сиденье измененной конструкции. Подушка и спинка сиденья откидываются на петлях для увеличения пространства, занимаемого багажным отделением. Подушка в откинутом положении защищает передние сиденья, спинка откидывается в горизонтальное положение и служит опорной поверхностью для грузов.
Дверь задка (см. рис. Дверь задка автомобиля ВАЗ-2104) одностворчатая, с верхним расположением петель, с неподвижным стеклом. В открытом положении дверь удерживается газонаполненными телескопическими упорами 3. Наружная ручка 16 двери задка снабжена замком 14 с ключом для отпирания двери снаружи.
Обивка 1 двери крепится вверху стальными держателями 2, а по остальному периметру – пластмассовыми пружинными держателями.
