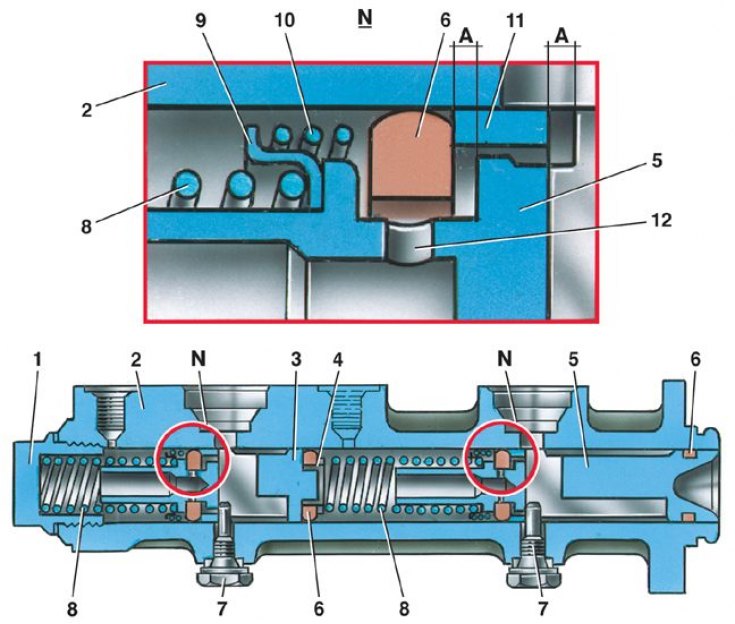

Главный цилиндр гидравлического привода тормозов
1 – пробка; 2 – корпус цилиндра; 3 – поршень привода задних тормозов; 4 – шайба; 5 – поршень привода передних тормозов; 6 – уплотнительное кольцо; 7 – стопорные винты; 8 – возвратные пружины поршней; 9 – тарелка пружины; 10 – прижимная пружина уплотнительного кольца; 11 – распорное кольцо; 12 – впускное отверстие; А – компенсационное отверстие (зазоры между уплотнительным кольцом 6, распорным кольцом 11 и поршнем 5)
В главном тормозном цилиндре расположены поршни 3 и 5, которые приводят в действие разные контуры. Оба поршня занимают исходное положение под действием пружин 8, которые отжимают поршни до упора в винты 7.
Герметичность поршней в цилиндре обеспечивается четырьмя уплотнительными кольцами 6. Спереди корпус закрыт пробкой 1.
