Вакуумный усилитель

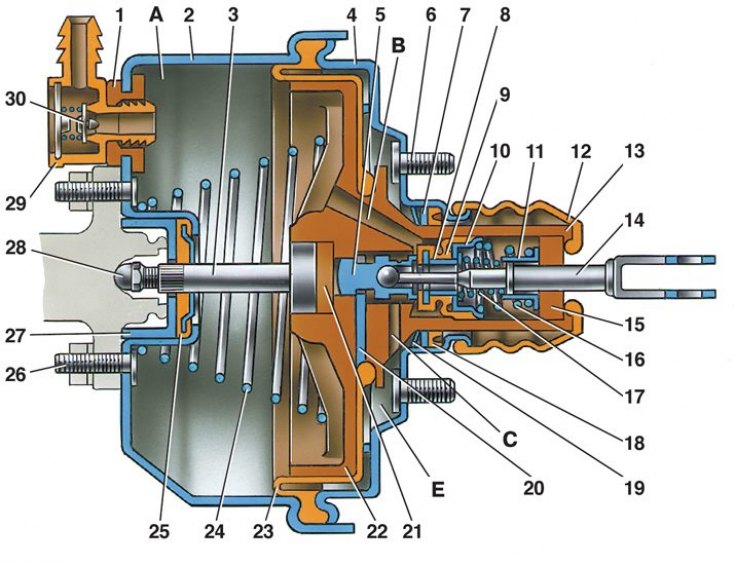

1 – фланец крепления наконечника; 2 – корпус усилителя; 3 – шток; 4 – крышка; 5 – поршень; 6 – болт крепления усилителя; 7 – дистанционное кольцо; 8 – опорная чашка пружины клапана; 9 – клапан; 10 – опорная чашка клапана; 11 – опорная чашка возвратной пружины; 12 – защитный колпачок; 13 – обойма защитного колпачка; 14 – толкатель; 15 – воздушный фильтр; 16 – возвратная пружина клапана; 17 – пружина клапана; 18 – уплотнитель крышки корпуса; 19 – стопорное кольцо уплотнителя; 20 – упорная пластина; 21 – буфер; 22 – корпус клапана; 23 – диафрагма; 24 – возвратная пружина корпуса клапана; 25 – уплотнитель штока; 26 – болт крепления главного цилиндра; 27 – обойма уплотнителя штока; 28 – регулировочный болт; 29 – наконечник шланга; 30 – клапан; А – вакуумная полость; В – канал, соединяющий вакуумную полость с внутренней полостью клапана; С – канал, соединяющий внутреннюю полость клапана с атмосферной полостью; Е – атмосферная полость
1. Нажмите 5–6 раз на педаль тормоза при неработающем двигателе чтобы создать в полостях А и Е одинаковое давление, близкое к атмосферному. Одновременно по усилию, прикладываемому к педали, определите, нет ли заеданий корпуса 22 клапана.
2. Остановите педаль тормоза в середине ее хода, запустите двигатель. При исправном вакуумном усилителе педаль тормоза после запуска двигателя должна "уйти вперед".
3. Если педаль "не уходит вперед", проверьте крепление наконечника 29, состояние и крепление фланца 1, шланга к наконечнику и штуцеру впускной трубы двигателя, так как ослабление креплений или их повреждение резко снижает разрежение в полости А и эффективность работы усилителя.
4. В случае самопроизвольного торможения автомобиля проверьте при работающем двигателе вакуумный усилитель на герметичность сначала при отпущенной, а затем нажатой неподвижной педали тормоза. "Присасывание" защитного колпачка 12 к хвостовику корпуса клапана и шипение подсасываемого воздуха указывает на недостаточную герметичность усилителя.
5. Даже при отсутствии "присасывания" защитного колпачка проверьте состояние уплотнителя 18, для чего аккуратно снимите, а затем сдвиньте с отбортовки отверстия на крышке 4 защитный колпачок 12.
6. При работающем двигателе покачайте в поперечном направлении выступающий хвостовик корпуса клапана с усилием 29,4–39,2 Н (3–4 кгс); при этом не должно быть характерного шипения воздуха, проходящего внутрь усилителя через уплотнитель 18 крышки.
7. При негерметичности вакуумного усилителя отсоедините толкатель 14 от педали тормоза, снимите защитный колпачок 12 и заложите 5 г смазки ЦИАТИМ-221 между уплотнителем и отбортовкой крышки и корпуса клапана, затем проверьте состояние воздушного фильтра 15, при необходимости замените его и установите на место защитный колпачок.
8. Если таким образом не удается устранить подсос воздуха, то необходимо заменить вакуумный усилитель.
