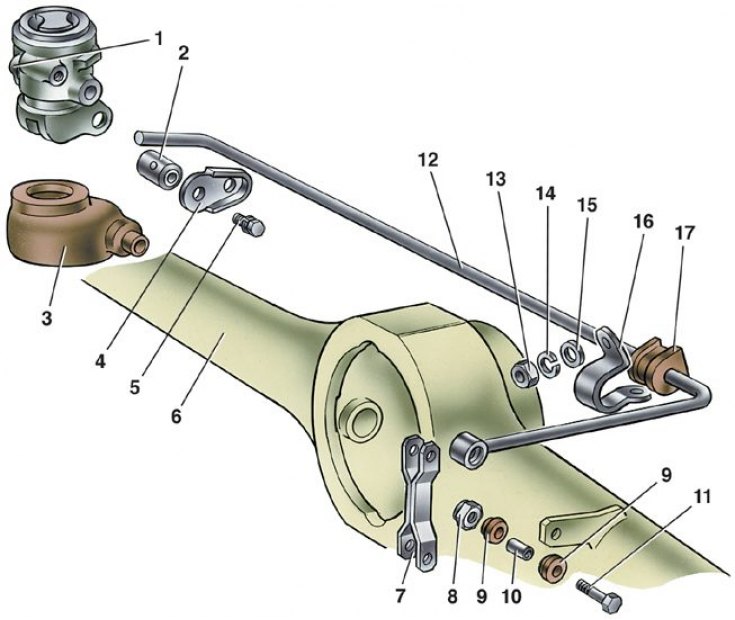

Детали привода регулятора давления
1 – регулятор давления; 2 – ось рычага привода регулятора; 3 – грязезащитный колпачок; 4 – стопорная пластина; 5 – болт с пружинной шайбой; 6 – задний мост; 7 – тяга соединения рычага привода регулятора давления с кронштейном балки заднего моста; 8 – гайка болта; 9 – пластмассовая втулка; 10 – распорная втулка; 11 – болт крепления тяги; 12 – рычаг привода регулятора давления; 13 – гайка для крепления скобы к кузову; 14 – пружинная шайба; 15 – плоская шайба; 16 – скоба крепления рычага привода регулятора давления; 17 – резиновая втулка

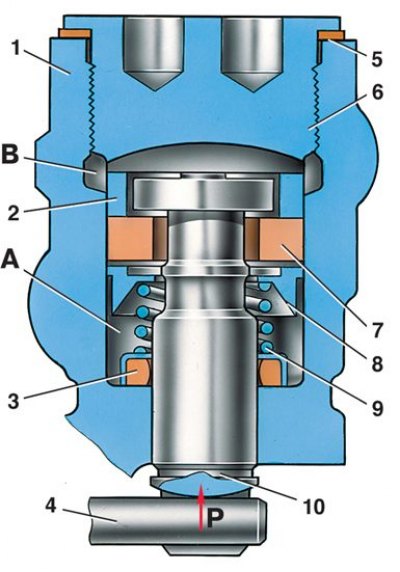

Регулятор давления задних тормозов в нерабочем положении
А – полость нормального давления; В – полость регулируемого давления; Р – усилие, передаваемое рычагом 4 привода регулятора; 1 – корпус регулятора; 2 – распорная втулка; 3 – уплотнительное кольцо; 4 – рычаг привода регулятора; 5 – прокладка; 6 – пробка; 7 – резиновый уплотнитель; 8 – тарелка пружины; 9 – пружина поршня; 10 – поршень
В контур привода задних тормозов подключен регулятор 19 (см. рис. Схема тормозной системы) давления, который корректирует давление в приводе задних тормозов в зависимости от положения кузова относительно балки заднего моста, т. е. в зависимости от нагрузки автомобиля. Он работает как ограничительный клапан, автоматически прерывающий подачу тормозной жидкости к задним тормозам, уменьшая вероятность юза задних колес при торможении.
Регулятор крепится на кронштейне кузова и соединяется с балкой заднего моста через торсионный рычаг 12 (см. рис. Детали привода регулятора давления) и тягу 7. Другой конец торсионного рычага действует на поршень 10 (см. рис. Регулятор давления задних тормозов в нерабочем положении).
В полость А жидкость поступает из главного цилиндра, а из полости В выходит в колесные цилиндры привода задних тормозов.
Сила Р, действующая на поршень от торсионного рычага, увеличивается с приближением кузова к балке моста и уменьшается при удалении от балки заднего моста.
До начала действия регулятора поршень упирается в пробку 6 под действием силы Р и пружины 9. При этом образуются зазоры, через которые полости А и В сообщаются, т.е. давление в них будет одинаковое и равно давлению в гидроприводе тормозов.
Когда срабатывают тормоза, то задняя часть автомобиля по инерции приподнимается и, следовательно, уменьшается давление на поршень со стороны рычага 4. Сила давления жидкости на верхний торец поршня с большей площадью поверхности на какой-то момент превышает силу давления жидкости, действующей на поршень снизу, и поршень опускается вниз до упора в уплотнитель 7. При этом полости А и В разъединяются и в них создается разное давление: в полости А оно будет равно давлению в главном цилиндре, а в полости В давление будет меньше на величину, которая определяет равновесие поршня, под действием давлений в полостях А и В, пружины 9 и силы торсионного рычага.
Таким образом, частичным или полным разобщением полостей А и В поршнем 10 регулируется тормозной момент на задних колесах.
