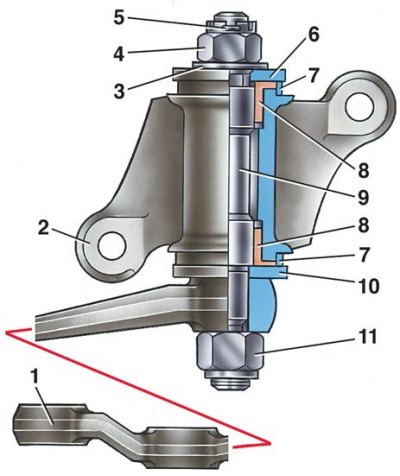

Разрез кронштейна маятникового рычага
1 – маятниковый рычаг; 2 – корпус кронштейна; 3 – шайба; 4 – регулировочная гайка; 5 – шплинт; 6 – верхняя шайба; 7 – уплотнитель; 8 – втулка; 9 – ось рычага; 10 – нижняя шайба; 11 – самоконтрящаяся гайка
Снятие и разборка
1. Для снятия кронштейна маятникового рычага отделите маятниковый рычаг от шаровых пальцев средней и боковой правой тяг, расшплинтовав и отвернув предварительно гайки и вынув съемником А.47035 шаровые пальцы из гнезд рычага. Затем отверните болты крепления кронштейна к лонжерону и снимите кронштейн.
2. Закрепите кронштейн в тисках, расшплинтуйте и отверните гайку 4, затем снимите шайбы 3 и 6 и маятниковый рычаг 1 в сборе с осью 9, шайбой 10 и самоконтрящейся гайкой 11, снимите уплотнители 7 и выпрессуйте втулки 8.
Проверка
1. Проверьте состояние втулок оси маятникового рычага; если обнаружите овальность или недопустимый зазор между ними и осью, то втулки замените новыми.
2. Проверьте ось на овальность и отсутствие повреждений, при необходимости замените ее новой. Убедитесь, что маятниковый рычаг не имеет деформаций; в противном случае замените его новым.
Сборка и установка
1. Перед сборкой смажьте втулки оси маятникового рычага и заполните пространство между ними смазкой ЛИТОЛ-24. Порядок сборки кронштейна маятникового рычага обратный разборке.
2. Если была заменена ось 9, то самоконтрящуюся гайку 11 крепления рычага затяните динамометрическим ключом.
3. Шайба 6 устанавливается выдавками вверх.
4. После затягивания гайки 4 рычаг в горизонтальном положении не должен вращаться под действием собственного веса. Он должен поворачиваться под действием силы 9,8–19,6 Н (1–2 кгс), приложенной на его конце.
5. Если гайка 4 оказалась перетянутой, отверните ее, приподнимите шайбу 6 и снова затяните.
6. Закрепив кронштейн на лонжероне двумя болтами с самоконтрящимися гайками и плоскими шайбами, затяните гайки динамометрическим ключом.
7. Соедините шаровые пальцы тяг с маятниковым рычагом.
