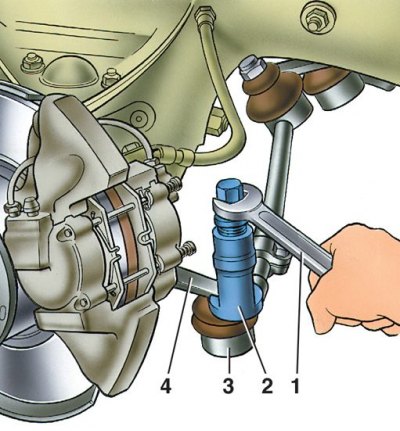

Снятие шаровых пальцев тяг рулевой трапеции
1 – ключ гаечный; 2 – съемник А.47052; 3 – шаровой шарнир; 4 – рычаг поворотного кулака

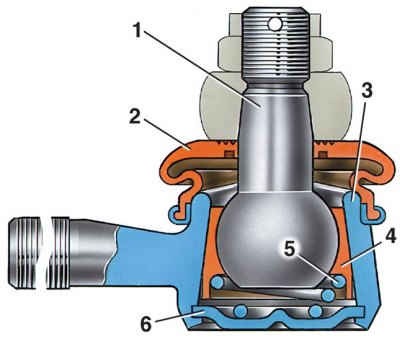

Разрез шарового шарнира тяги
1 – шаровой палец; 2 – грязезащитный колпачок; 3 – корпус шарнира; 4 – вкладыш; 5 – пружина; 6 – заглушка
Снятие и установка
1. Расшплинтуйте и отверните гайки, которыми шаровые пальцы боковых тяг крепятся к поворотным рычагам.
2. Съемником А.47052 (см. рис. Снятие шаровых пальцев тяг рулевой трапеции) выньте шаровые пальцы из конических гнезд на рычагах.
3. Расшплинтуйте и отверните гайки крепления шаровых пальцев средних и боковых тяг к сошке и к маятниковому рычагу. Пользуясь съемником А.47035, выньте пальцы из соответствующих гнезд на рычагах и снимите тяги.
4. Установку тяг рулевого привода производите в порядке, обратном снятию. Все гайки шаровых пальцев затягивайте динамометрическим ключом с последующей шплинтовкой. Если вырез гайки не совпадает с отверстием для шплинта, то гайку доверните на угол, меньший 600, для обеспечения шплинтовки.
5. После установки тяг отрегулируйте схождение передних колес.
Проверка и ремонт
1. Проверьте состояние защитных колпачков 2 (см. рис. Разрез шарового шарнира тяги), как описано в подразделе 7.2.2. Поврежденные – замените.
2. Проверьте по радиальному и осевому зазору состояние шаровых шарниров тяг. Если ощущается свободный ход в шаровом шарнире, а также при попадании в шарнир грязи, песка, появлении коррозии на шаровом пальце и при полном использовании хода опорного вкладыша, замените шарнир с наконечником тяги.
