Снятие натяжителя и успокоителя цепи

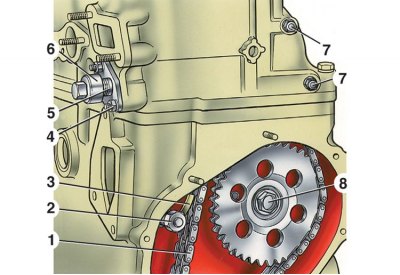

1 – цепь привода распределительного вала; 2 – болт крепления башмака; 3 – башмак натяжителя; 4 – гайка крепления натяжителя; 5 – корпус натяжителя; 6 – колпачковая гайка натяжителя; 7 – болты крепления успокоителя цепи; 8 – болт крепления звездочки валика привода масляного насоса
Снятие валика привода масляного насоса

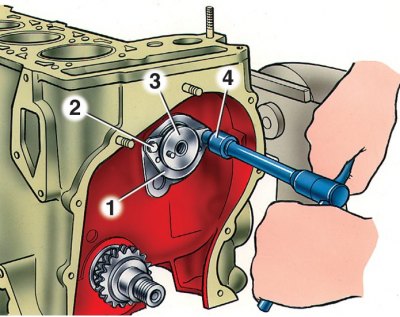

1 – упорный фланец; 2 – болт крепления фланца; З – валик привода масляного насоса; 4 – ключ
Передняя часть двигателя
1. Снимите шкив коленчатого вала, закрепив маховик фиксатором А.60330/R и отвернув ключом А. 50121 храповик (см. рис. Снятие маховика).
2. Снимите крышку головки цилиндров и крышку цепного привода распределительного вала. Отверните болты крепления звездочек распределительного вала и вала привода масляного насоса.
3. Ослабьте колпачковую гайку 6 (см. рис. Снятие натяжителя и успокоителя цепи) натяжителя цепи, отверните две гайки 4 крепления его к головке цилиндров, снимите натяжитель и, отвернув болт 2, снимите башмак 3 натяжителя цепи.
4. Отверните ограничителsьный палец цепи, снимите звездочки привода масляного насоса и распределительного вала и выньте цепь.
5. Снимите упорный фланец валика привода масляного насоса и выньте валик из блока цилиндров (cм. рис. Снятие валика привода масляного насоса).
6. Универсальным съемником А. 40005/1/7 из комплекта А.40005 снимите звездочку с коленчатого вала.
