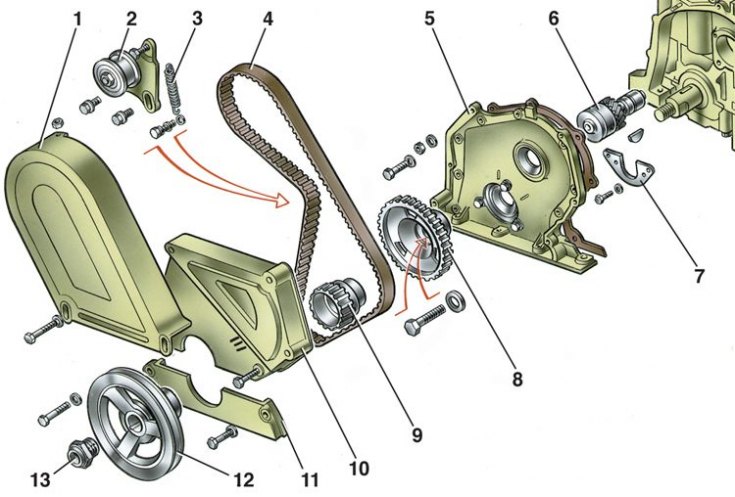

Разборка передней части двигателя
1 – верхняя защитная крышка; 2 – натяжной ролик; 3 – натяжная пружина; 4 – ремень привода распределительного вала; 5 – крышка привода распределительного вала; 6 – валик привода масляного насоса и распределителя зажигания; 7 – упорный фланец; 8 – шкив валика привода масляного насоса и распределителя зажигания; 9 – зубчатый шкив коленчатого вала; 10 – средняя защитная крышка; 11 – нижняя защитная крышка; 12 – шкив привода генератора и насоса охлаждающей жидкости; 13 – гайка

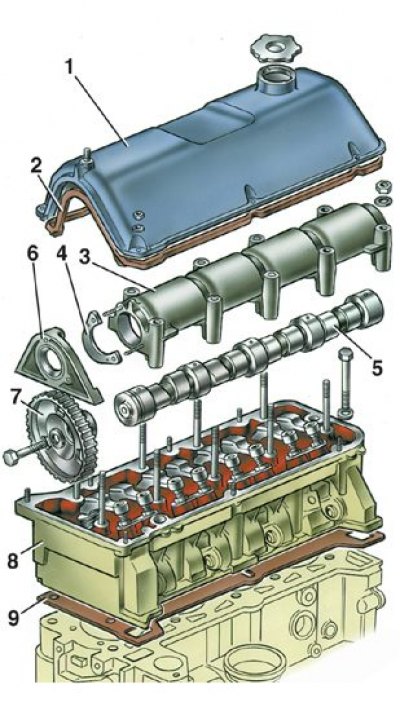

Снятие головки цилиндров
1 – крышка головки цилиндров; 2 – прокладка; 3 – корпус подшипников распределительного вала; 4 – упорный фланец; 5 – распределительный вал; 6 – держатель сальника распределительного вала; 7 – шкив распределительного вала; 8 – головка цилиндров; 9 – прокладка головки цилиндров
Снятие маховика
1 – ключ; 2 – маховик; 3 – болт крепления маховика; 4 – шайба; 5 – фиксатор А.60330/R для удержания маховика от проворачивания; 6 – передняя крышка картера сцепления
Вымойте двигатель на моечной установке, установите его на стенд для разборки и слейте из картера масло.
1. Снимите карбюратор, отсоединив от него шланги и тягу привода дроссельной заслонки.
2. Снимите топливный насос, распределитель зажигания, ключом 67.7812.9514 выверните свечи и датчик указателя температуры охлаждающей жидкости.
3. Снимите ремень привода генератора и насоса охлаждающей жидкости, снимите генератор и кронштейн генератора.
4. Снимите насос охлаждающей жидкости, отсоединив от насоса и выпускного коллектора трубопровод подвода жидкости из отопителя.
5. Снимите с головки цилиндров выпускной патрубок охлаждающей жидкости и трубопровод отвода жидкости к отопителю.
6. Приспособлением А.60312 отверните и снимите масляный фильтр с прокладкой.
7. Выверните датчик контрольной лампы давления масла, снимите крышку сапуна вентиляции картера, картер и масляный насос. Снимите фиксатор сливной трубки маслоотделителя и выньте маслоотделитель вентиляции картера.
8. Снимите шкив коленчатого вала, закрепив маховик фиксатором А.60330/R (см. рис. Снятие маховика) и отвернув ключом А.50121 гайку.
9. Снимите защитные крышки 1, 10 и 11 (см. рис. Разборка передней части двигателя) ременного привода распределительного вала. Ослабьте болты крепления шкивов распределительного вала и валика привода масляного насоса. Снимите пружину 3 кронштейна натяжного ролика. Отверните болты и снимите кронштейн с натяжным роликом. Снимите ремень привода распределительного вала.
10. Снимите шкив 9 плоскозубчатого ремня с коленчатого вала. Отверните болты и снимите шкивы с распределительного вала и валика привода масляного насоса.
11. Снимите крышку 5 привода распределительного вала. Снимите упорный фланец 7 валика привода масляного насоса и выньте валик 6 из блока цилиндров.
12. Снимите крышку 1 (см. рис. Снятие головки цилиндров) головки цилиндров. Ослабьте гайки крепления держателя 6 сальника распределительного вала и снимите корпус подшипников распределительного вала. Отверните гайки и снимите держатель сальника и упорный фланец 4 распределительного вала.
13. Отверните болты крепления головки цилиндров и снимите ее вместе с выпускным коллектором и впускным трубопроводом.
14. Отверните гайки шатунных болтов, снимите крышки шатунов и осторожно выньте через цилиндры поршни с шатунами.
Внимание! При разборке двигателя пометьте поршень, шатун и его крышку вкладыши коренных и шатунных подшипников, чтобы при сборке установить их на прежнее место.
15. Установите фиксатор 5 (см. рис. Снятие маховика), отверните болты 3, снимите шайбу 4 и маховик с коленчатого вала, снимите переднюю крышку 6 картера сцепления.
16. Выталкивателем А.40006 выньте подшипник первичного вала коробки передач из гнезда в коленчатом валу.
17. Снимите держатель заднего сальника коленчатого вала.
18. Отверните болты крышек коренных подшипников. Снимите их вместе с нижними вкладышами, снимите коленчатый вал, верхние вкладыши и упорные полукольца на задней опоре.
