Привод управления карбюратором 2105-1107010

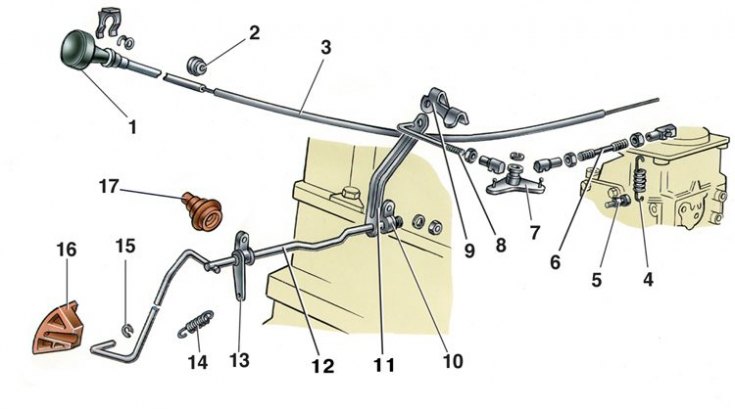

1 – рукоятка тяги управления воздушной заслонкой; 2, 17 – уплотнители; 3 – тяга привода воздушной заслонки; 4, 14 – возвратные пружины; 5 – винт крепления возвратной пружины; 6 – поперечная тяга; 7 – промежуточный рычаг; 8 – продольная тяга; 9 – скоба крепления тяги; 10 – кронштейн крепления валика; 11, 13 – рычаги; 12 – валик; 15 – стопорная шайба; 16 – педаль управления дроссельными заслонками
1. При полностью нажатой педали 16 дроссельная заслонка первой камеры должна быть полностью открыта и рычаг дроссельной заслонки не должен иметь дополнительного хода. При отпущенной педали дроссельная заслонка должна быть полностью закрыта. Если этого нет, то согласовать положение педали и дроссельной заслонки можно изменением длины тяги 8, свертывая или навертывая наконечник.
2. Одновременно проверьте и при необходимости отрегулируйте длину тяги 6. Межцентровое расстояние ее наконечников должно быть 80 мм.
3. Тягу 3 привода воздушной заслонки и ее оболочку необходимо закрепить так, чтобы при полностью вытянутой рукоятке 1 заслонка была полностью закрыта, а при утопленной рукоятке – полностью открыта.
