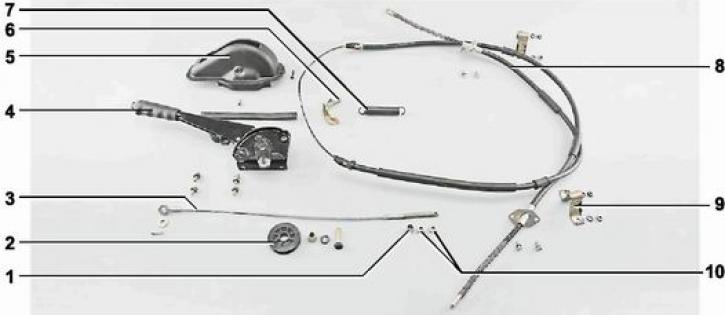

Детали привода стояночной тормозной системы: 1 - дистанционная втулка (2101-3508076); 2 - ролик (2101-3508065); 3 - передний трос (2101-3508068); 4 - рычаг привода стояночной тормозной системы (2103-3508012); 5 - чехол защитный (2103-3508040); 6 - направляющая троса (2101-3508075); 7 - пружина оттяжная (2101-3508078); 8 - задний трос (2101-3508180); 9 - кронштейн заднего троса (2101-3508210); 10 - гайка M8 низкая (16102311)
Снятие заднего троса
1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. "Подготовка автомобиля к TO и ремонту").

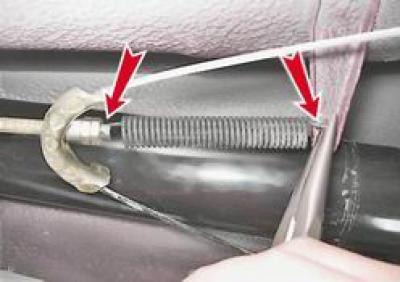

2. Отсоединяем круглогубцами или пассатижами оттяжную пружину от кронштейна кузова и наконечника переднего троса.
3. Снимаем оттяжную пружину.
4. Ключом на 13 мм отворачиваем контргайку, удерживая регулировочную гайку ключом того же размера.
5. Удерживая пассатижами наконечник переднего троса, ключом на 13 мм отворачиваем регулировочную гайку и снимаем ее вместе с дистанционной втулкой.

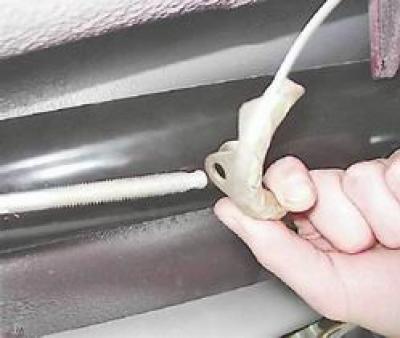

6. Снимаем направляющую заднего троса с наконечника переднего и отсоединяем ее от троса.
7. Снимаем с рычагов привода наконечники троса (см. "Колодки тормозных механизмов задних колес - замена") не отсоединяя опорных стоек колодок.

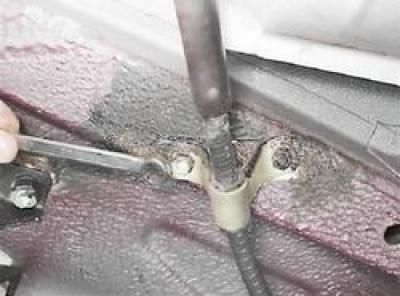

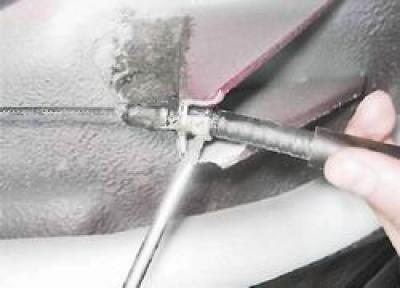

8. Поддев отверткой, выводим наконечник оболочки троса из отверстия кронштейна кузова.

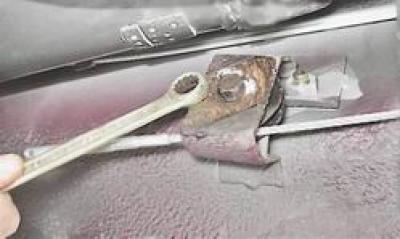

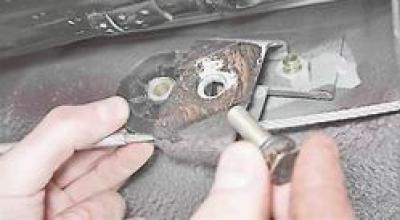

9. Ключом на 10 мм отворачиваем две гайки крепления кронштейна заднего троса к кузову и снимаем кронштейн.

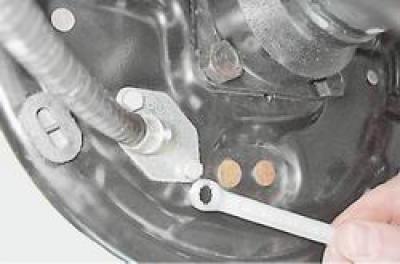

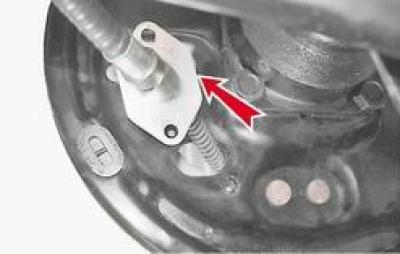

10. Ключом на 8 мм отворачиваем два болта крепления держателя оболочки троса к тормозному щиту.
11. Вытягиваем из щита ветвь троса.
12. Аналогично отсоединяем ветвь троса с противоположной стороны и снимаем задний трос привода стояночной тормозной системы.
Внимание! Правая ветвь троса отличается от левой наличием на оболочке резиновой трубки.
Направляющий ролик переднего троса снимаем при наличии механических повреждений или для смазки контактных поверхностей ролика и распорной втулки.
Снятие ролика
1. Снимаем направляющую заднего троса с наконечника переднего и отсоединяем ее от троса (см. выше).
2. Ключом на 13 мм отворачиваем болт крепления ролика.
3. Снимаем ролик.
Передний трос снимаем для его замены.
Снятие переднего троса
1. Снимаем направляющую заднего троса с наконечника переднего и отсоединяем ее от троса (см. выше).

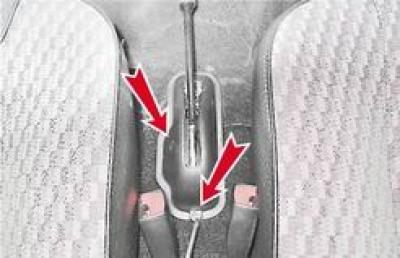

2. Короткой крестовой отверткой отворачиваем два самореза крепления защитного кожуха.
3. Снимаем кожух с рычага.

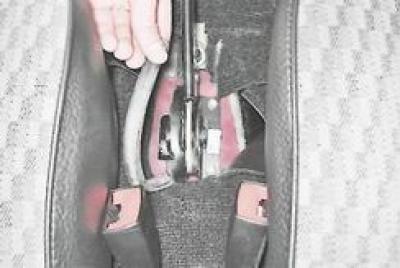

4. Снимаем резиновый уплотнитель с кронштейна рычага.
5. Торцовым ключом на 10 мм с удлинителем отворачиваем четыре болта крепления рычага.
6. Снимаем рычаг вместе с передним тросом.

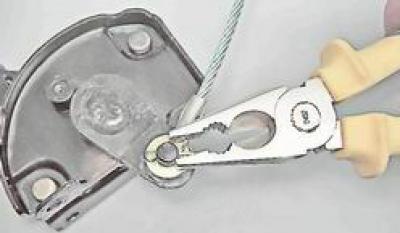

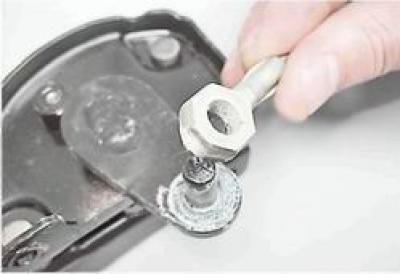

7. Расшплинтовываем соединение рычага с тросом, снимаем с оси наконечника троса шайбу.
8. Снимаем наконечник троса.
Установка
1. Устанавливаем детали в обратной последовательности, смазав ось ролика.
2. Регулируем стояночную тормозную систему (см. "Стояночный тормоз - регулировка").
