Снятие
1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. "Подготовка автомобиля к TO и ремонту").
2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").

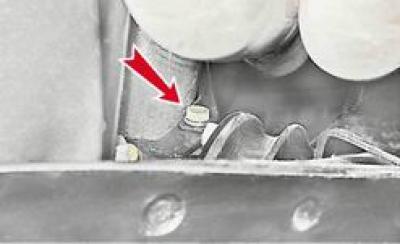

3. Торцовым ключом на 10 мм с удлинителем отворачиваем нижний болт крепления щитка стартера.
4. Торцовым ключом на 13 мм с удлинителем и карданом отворачиваем три болта крепления стартера к картеру сцепления и сдвигаем стартер вперед.
5. Отсоединяем от корпуса воздушного фильтра шланг воздухозаборника теплого воздуха (см. "Корпус воздушного фильтра - снятие и установка") и снимаем воздухозаборник теплого воздуха с воздуховодом (см. "Прокладки впускного трубопровода и выпускного коллектора - замена").

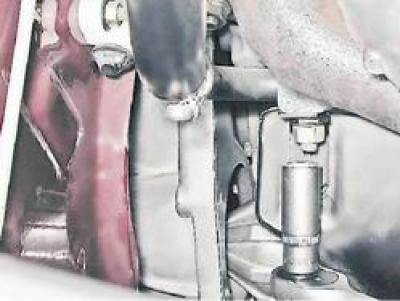

6. Торцовым ключом на 13 мм отворачиваем гайку крепления щитка стартера и снимаем щиток.
7. Торцовым ключом на 13 мм отворачиваем гайку крепления наконечника провода, соединяющего стартер с положительным выводом аккумуляторной батареи, и снимаем наконечник с контактного болта.

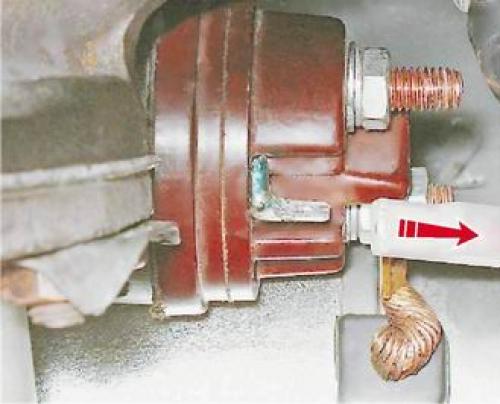

8. Отсоединяем провод от вывода "50" тягового реле.
9. Вынимаем стартер со стороны перегородки моторного отсека.
Установка
Установка стартера выполняется в обратной последовательности.
