Электросхема автомобилей ВАЗ-21061 выпуска 1988–2001 г.

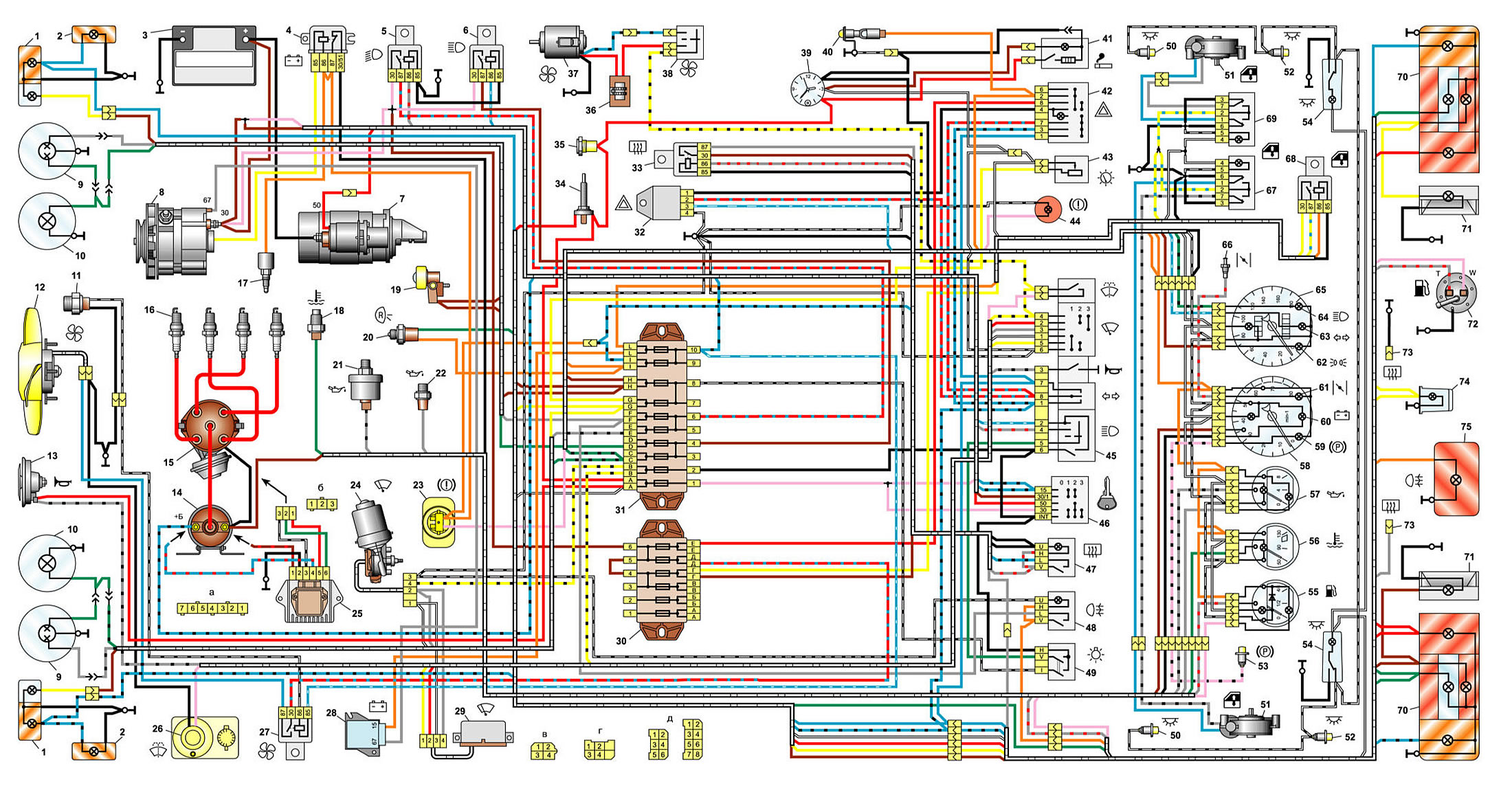

Интерактивная схема электрооборудования автомобилей ВАЗ–2106, ВАЗ-21061, ВАЗ-21063, ВАЗ-21065 выпуска 1988–2001 гг.

Открыть большую картинку в новой вкладке »

---

• 1 - передние фонари;
• 2 - боковые указатели поворота;
• 3 - аккумуляторная батарея;
• 4 - реле лампы сигнализатора заряда аккумуляторной батареи;
• 5 – реле включения ближнего света фар;
• 6 - реле включения дальнего света фар;
• 7 – стартер;
• 8 – генератор;
• 9 – наружные фары;
• 10 – внутренние фары;
• 11 – датчик включения электродвигателя вентилятора;
• 12 - электродвигатель вентилятора системы охлаждения двигателя;
• 13 – звуковой сигнал;
• 14 – катушка зажигания;
• 15 – распределитель зажигания;
• 16 – свечи зажигания;
• 17 - электромагнитный клапан карбюратора;
• 18 – датчик указателя температуры охлаждающей жидкости;
• 19 – подкапотная лампа;
• 20 – выключатель света заднего хода;
• 21 – датчик указателя давления масла;
• 22 – датчик сигнализатора недостаточного давления масла;
• 23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
• 24 - моторедуктор очистителя ветрового стекла;
• 25 – коммутатор*;
• 26 - электродвигатель омывателя ветрового стекла;
• 27 – реле включения электродвигателя вентилятора**;
• 28 – регулятор напряжения;
• 29 – реле-прерыватель очистителя ветрового стекла;
• 30 – дополнительный блок предохранителей;
• 31 – основной блок предохранителей;
• 32 – реле-прерыватель аварийной сигнализации и указателей поворота;
• 33 – реле включения обогрева заднего стекла***;
• 34 – выключатель стоп-сигнала;
• 35 – штепсельная розетка для переносной лампы****;
• 36 – добавочный резистор электродвигателя отопителя;
• 37 – электродвигатель отопителя;
• 38 – переключатель электродвигателя отопителя;
• 39 – часы;
• 40 – лампа освещения вещевого ящика;
• 41 – прикуриватель;
• 42 – выключатель аварийной сигнализации;
• 43 – регулятор освещения приборов;
• 44 – лампа сигнализатора уровня тормозной жидкости;
• 45 – трехрычажный переключатель;
• 46 – выключатель зажигания;
• 47 – выключатель обогрева заднего стекла***;
• 48 – выключатель заднего противотуманного фонаря;
• 49 – выключатель наружного освещения;
• 50 – выключатели плафонов, расположенные в стойках передних дверей;
• 51 – моторедукторы электростеклоподъемников передних дверей***;
• 52 – выключатели плафонов, расположенные в стойках задних дверей;
• 53 – выключатель контрольной лампы стояночного тормоза;
• 54 – плафоны освещения салона;
• 55 – указатель уровня топлива с сигнализатором резерва;
• 56 – указатель температуры охлаждающей жидкости;
• 57 – указатель давления масла с сигнализатором недостаточного давления;
• 58 – тахометр;
• 59 – лампа сигнализатора стояночного тормоза;
• 60 – лампа сигнализатора заряда аккумуляторной батареи;
• 61 – лампа сигнализатора воздушной заслонки карбюратора;
• 62 – контрольная лампа габаритного света;
• 63 – лампа сигнализатора указателей поворота;
• 64 – лампа сигнализатора дальнего света фар;
• 65 – спидометр;
• 66 – выключатель сигнализатора воздушной заслонки карбюратора;
• 67 – переключатель электростеклоподъемника левой передней двери***;
• 68 – реле включения электростеклоподъемников передних дверей***;
• 69 – переключатель электростеклоподъемника правой передней двери***;
• 70 – задние фонари;
• 71 – фонари освещения номерного знака;
• 72 – датчик указателя уровня и резерва топлива;
• 73 – колодки, подключаемые к элементу обогрева заднего стекла***;
• 74 – лампа освещения багажника;
• 75 – задний противотуманный фонарь.

• а – коммутатора;
• б – датчика-распределителя зажигания;
• в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
• г – реле прерывателя аварийной сигнализации и указателей поворота;
• д – трехрычажного переключателя.
