Плавкие предохранители

Соединение источников электроэнергии (аккумуляторная батарея, генератор) и потребителей выполнено по однопроводной схеме. Функцию второго провода выполняет кузов («масса»), с которым соединены отрицательные выводы. Схемы электрооборудования автомобилей представлены в Приложениях. Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком. Выключатели наружного освещения, противотуманного света, обогрева заднего стекла (на части автомобилей) установлены в щитке приборов. Выключатель аварийной сигнализации, сигнализатор недостаточного уровня тормозной жидкости, выключатель освещения приборов, прикуриватель размещены на вставке панели радиоприемника. Выключатели света фар, указателей поворотов, очистителя и омывателя ветрового стекла объединены в блок подрулевых переключателей. Электропотребители большой мощности (фары, очистители ветрового стекла и т.п.) включаются через электромагнитные реле.

Радиатор системы охлаждения обдувается электровентилятором. Двигатель вентилятора включается автоматически через датчик-выключатель (ранее питание на него подавалось через реле по сигналу датчика температуры).

На задней панели (в багажнике) закреплен фонарь освещения багажного отсека.

Предупреждение! Цепи звуковых сигналов, прикуривателя, питания сигнала торможения, плафонов освещения салона, штепсельной розетки для переносной лампы, питания аварийной сигнализации всегда находятся под напряжением.

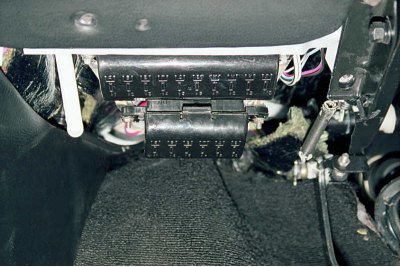

Блок предохранителей

Цепи бортовой сети автомобиля (кроме силовой цепи стартера) защищены плавкими предохранителями, которые установлены в основном и дополнительном блоках. Они расположены под панелью приборов со стороны водителя.

Цепи, защищаемые предохранителями, указаны в таблице.

Внимание!

• 1. При ремонте электрооборудования отсоединяйте минусовую клемму аккумуляторной батареи (при выключенном зажигании).
• 2. Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.
• 3. Не используйте предохранители увеличенного номинала или самодельные – это может привести к перегоранию электропроводки и даже стать причиной пожара.

Электрические цепи, защищаемые плавкими предохранителями

№ предохранителя (номинальный ток)	Наименования оборудования защищаемых электрических цепей
F 1 (16 А)	Звуковой сигнал. Штепсельная розетка для переносной лампы. Прикуриватель. Лампы сигнала торможения. Часы. Плафоны внутреннего освещения кузова
F 2 (8 А)	Реле стеклоочистителя. Электродвигатель отопителя. Электродвигатели стеклоочистителя и омывателя ветрового стекла
F 3 (8 А)	Дальний свет (левые фары). Лампа сигнализатора включения дальнего света
F 4 (8 А)	Дальний свет (правые фары)
F 5 (8 А)	Ближний свет (левая фара)
F 6 (8 А)	Ближний свет (правая фара). Задний противотуманный фонарь
F 7 (8 А)	Габаритный свет (левый подфарник, правый задний фонарь). Лампа освещения багажника. Правый фонарь освещения номерного знака. Лампы освещения приборов. Лампа подсветки прикуривателя
F 8 (8 А)	Габаритный свет (правый подфарник, левый задний фонарь). Левый фонарь освещения номерного знака. Подкапотная лампа. Лампа сигнализатора габаритного света
F 9 (8 А)	Указатель давления масла с лампой сигнализатора. Указатель температуры охлаждающей жидкости. Указатель уровня топлива Лампа сигнализатора заряда аккумуляторной батареи. Указатели поворота и соответствующая лампа сигнализатора. Сигнализатор приоткрытия воздушной заслонки карбюратора. Обмотка реле обогрева заднего стекла
F 10 (8 А)	Регулятор напряжения. Обмотка возбуждения генератора
F 11 (8 А)	Резервный
F 12 (8 А)	Резервный
F 13 (8 А)	Резервный
F 14 (16 А)	Элемент обогрева заднего стекла
F 15 (16 А)	Электродвигатель вентилятора системы охлаждения
F 16 (8 А)	Указатели поворота в режиме аварийной сигнализации
