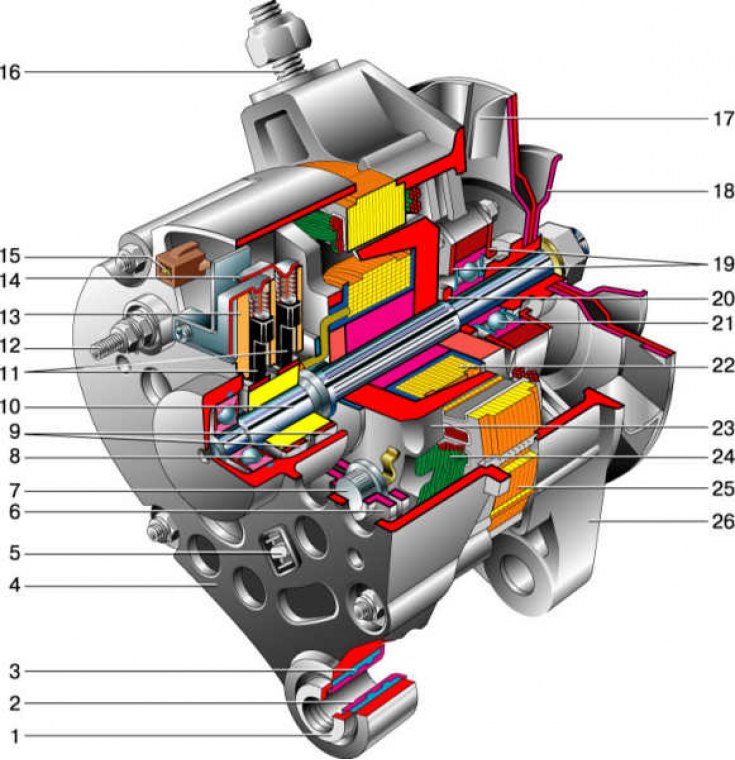

Генератор Г-221
1 – поджимная втулка; 2 – втулка; 3 – буферная втулка; 4 – задняя крышка; 5 – винт крепления выпрямительного блока; 6 – выпрямительный блок; 7 – вентиль (диод); 8 – задний подшипник; 9 – контактные кольца; 10 – вал ротора; 11 – щетки; 12 – вывод «30»; 13 – щеткодержатель; 14 – вывод «67»; 15 – штекер нулевого провода; 16 – шпилька крепления генератора; 17 – крыльчатка вентилятора; 18 – шкив; 19 – пластины; 20 – кольцо; 21 – передний подшипник; 22 – обмотка ротора; 23 – ротор; 24 – обмотка статора; 25 – статор; 26 – передняя крышка.

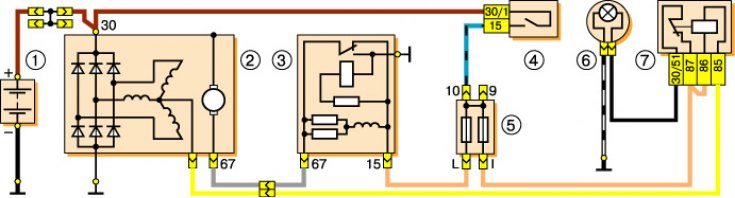

Схема соединений генератора Г-221
1 – аккумуляторная батарея; 2 – генератор; 3 – регулятор напряжения; 4 – выключатель зажигания; 5 – блок предохранителей; 6 – лампа сигнализатора заряда аккумуляторной батареи (в комбинации приборов); 7 – реле сигнализатора.
