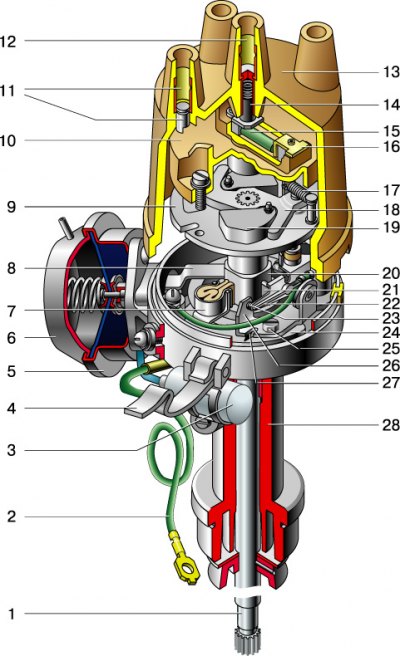

1 – валик; 2 – провод подвода тока к распределителю; 3 – конденсатор; 4 – запорная пружина крышки; 5 – корпус вакуумного регулятора; 6 – мембрана; 7 – фильц; 8 – тяга вакуумного регулятора; 9 – опорная пластина регулятора опережения зажигания; 10 – ротор распределителя; 11 – боковой электрод с клеммой; 12 – центральный электрод с клеммой; 13 – крышка распределителя; 14 – уголек центрального электрода; 15 – резистор; 16 – наружный контакт ротора; 17 – пружина центробежного регулятора опережения зажигания; 18 – ведущая пластина центробежного регулятора; 19 – грузик регулятора опережения зажигания; 20 – кулачок прерывателя; 21 – изоляционная колодка рычажка; 22 – рычажок прерывателя с подвижным контактом; 23 – контакты прерывателя; 24 – подвижная пластина прерывателя; 25 – винт крепления контактной группы; 26 – стойка с неподвижным контактом прерывателя; 27 – паз; 28 – корпус распределителя зажигания.
Распределитель зажигания преобразует постоянный ток цепи низкого напряжения в импульсный и распределяет импульсы тока высокого напряжения по свечам зажигания. Он конструктивно объединен с прерывателем и регуляторами опережения зажигания.
Распределитель установлен в передней части блока цилиндров с левой стороны.
Корпус распределителя отлит из алюминиевого сплава. В хвостовик корпуса запрессованы два подшипника скольжения, в которых вращается валик. На верхней части валика выполнен кулачок прерывателя, а также смонтированы центробежный регулятор и ротор (бегунок). При вращении валика грузики центробежного регулятора расходятся под действием центробежных сил и поворачивают четырехгранный кулачок прерывателя на определенный угол в направлении вращения валика. При этом контакты размыкаются с некоторым опережением, тем большим, чем выше обороты двигателя. Угол поворота ограничен величиной паза в опорной пластине ротора.
Прерыватель состоит из стойки с неподвижным контактом и подвижного контакта с текстолитовым упором, который плоской пружиной прижат к четырехгранному кулачку валика распределителя. При вращении кулачка контакты замыкаются и размыкаются. Кулачок смазывается фетровым фильцем, пропитанным моторным маслом.
Внимание! При эксплуатации автомобиля необходимо систематически проверять и регулировать зазор между контактами прерывателя (см. Регулировка угла замкнутого состояния контактов прерывателя).
Пластина, на которой смонтирован механизм прерывателя, установлена на шарикоподшипнике, позволяющем ей поворачиваться вокруг оси валика. Пластина соединена тягой с диафрагмой вакуумного регулятора опережения зажигания. Разрежение (подведенное по шлангу из задроссельного пространства карбюратора) действует на диафрагму вакуумного регулятора, и тяга поворачивает механизм прерывателя вместе с подвижной пластиной относительно четырехгранного кулачка, обеспечивая тем самым оптимальный момент зажигания в зависимости от нагрузки двигателя.
Чтобы уменьшить искрение между контактами прерывателя, параллельно им подключен конденсатор. Он закреплен снаружи на корпусе распределителя.
Сверху корпус распределителя закрыт крышкой с гнездами для проводов высокого напряжения. Изнутри крышки в ее центральный электрод вмонтирован подпружиненный уголек. Ротор с контактной пластиной (бегунок) распределяет ток высокого напряжения по свечам зажигания в соответствии с порядком работы цилиндров (1–3–4–2). Валик распределителя зажигания вращается по часовой стрелке (при виде сверху).
При регулировке опережения зажигания поворот распределителя по часовой стрелке уменьшает опережение, против часовой стрелки – увеличивает.
