Элементы карданной передачи

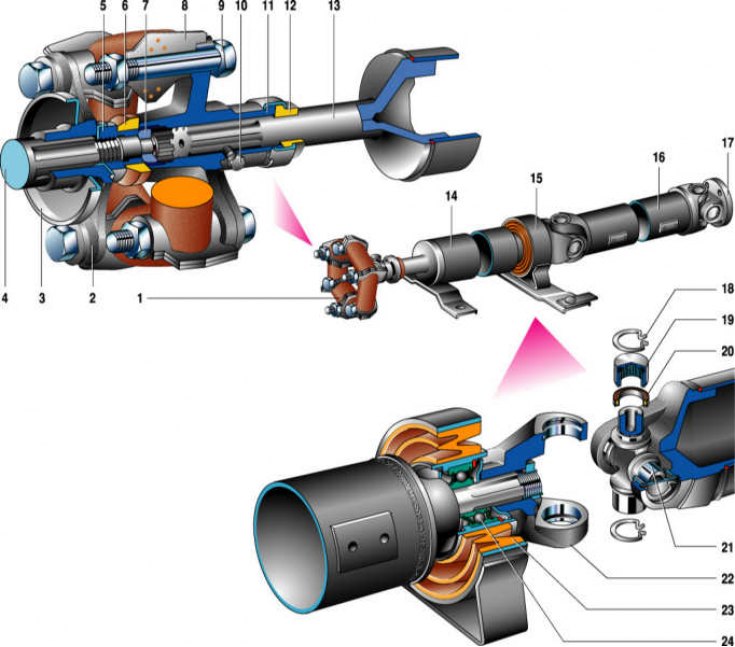

1 – эластичная муфта; 2 – фланец вторичного вала коробки передач; 3 – грязеотражатель; 4 – вторичный вал коробки передач; 5 – гайка; 6 – уплотнитель центрирующего кольца; 7 – центрирующее кольцо; 8 – вкладыши эластичной муфты; 9 – болт; 10 – пробка; 11 – фланец переднего карданного вала; 12 – манжета; 13 – шлицевой конец переднего карданного вала; 14 – передний карданный вал; 15 – промежуточная опора; 16 – задний карданный вал; 17 – фланцевая вилка; 18 – стопорное кольцо; 19 – подшипник карданного шарнира; 20 – манжета; 21 – крестовина; 22 – вилка; 23 – упругая подушка; 24 – подшипник промежуточной опоры.
Описание конструкции
Карданная передача состоит из переднего и заднего карданных валов, промежуточной упругой опоры, эластичной муфты, подвижного шлицевого соединения и двух карданных шарниров. Наличие двух карданных шарниров и шлицевого соединения дает возможность передавать крутящий момент от коробки передач к главной передаче под углом, постоянно изменяющимся при работе подвески.
Карданные валы изготовлены из стальной тонкостенной трубы. Передний вал имеет на обоих концах шлицевые наконечники, а задний – вилки карданных шарниров.
Эластичная муфта предназначена для поглощения вибраций и рывков в карданной передаче. Через два фланца она соединяет коробку передач и передний карданный вал. Их соосность обеспечивается центрирующим кольцом на валу коробки передач и центрирующей втулкой во фланце карданного вала.
Промежуточная опора состоит из шарикового радиального подшипника, установленного в кронштейне внутри резиновой изолирующей подушки. Кронштейн закреплен на кузове с помощью поперечины через виброизолирующие втулки.
Карданный шарнир состоит из двух вилок, закрепленных на валах, которые соединены между собой крестовиной. На полые шипы крестовины надеты игольчатые подшипники с уплотнительными манжетами. Подшипники зафиксированы в вилках стопорными кольцами.
В настоящее время (начиная с 1988 г.) карданные валы комплектуют шарнирами повышенной долговечности. На них установлены крестовины с шипами увеличенного диаметра, штампованные корпусы игольчатых подшипников, уплотнения радиально-торцевого типа без металлической обоймы и вилки увеличенной толщины. Современные и ранее выпускавшиеся крестовины взаимозаменяемы, но устанавливать «новые» крестовины в вилки «старых» карданных валов не рекомендуется, так как при этом уменьшается общая жесткость шарниров.
Ниже рассмотрена технология замены только шарниров, устанавливаемых в настоящее время.
