Внимание! Направление пучков света фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

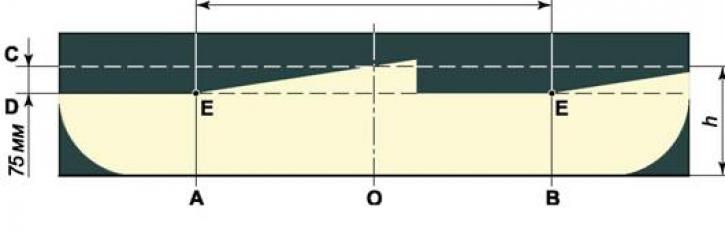

Схема разметки экрана для регулировки света фар: А - вертикальная линия, обозначающая расположение лампы ближнего света левой блок-фары; В - вертикальная линия, обозначающая расположение лампы ближнего света правой блокфары; C - горизонтальная линия, обозначающая расположение ламп ближнего света фар; D - линия, обозначающая высоту подъема горизонтальной границы пучков света; О - осевая линия; l - расстояние между лампами ближнего света фар; h - расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар
Для выполнения работы потребуется ровная вертикальная поверхность (экран) размером - 2x1 м и помощник (или груз весом 75 кг).
Последовательность выполнения
1. Устанавливаем полностью заправленный и укомплектованный (запасным колесом, инструментом, домкратом) автомобиль на ровной горизонтальной площадке на расстоянии 5 м перпендикулярно к экрану (длина - 2 м, высота - 1 м).
2. Проверяем и при необходимости устанавливаем требуемое давление в шинах (см. "Шины - проверка давления").
3. На экране наносим разметку (см. схему). Верхнюю горизонтальную линию C проводим на высоте центра фар от поверхности площадки вторую линию D на 75 мм ниже первой. Вертикальная линия О совпадает с плоскостью симметрии автомобиля, а линии А и В проходят параллельно линии О через точки Е, соответствующие центрам фар. Расстояние l между лампами ближнего света фар для автомобиля ВАЗ-2107 равно 936 мм.
4. Устанавливаем рукоятку управления гидрокорректором фар в положение I (крайнее правое) (см. "Блок регуляторов гидрокорректора фар и освещения приборов").
5. На сиденье водителя садится помощник или укладывается груз.
6. Включаем ближний свет.
7. Закрываем одну фару куском картона или другим подходящим предметом.

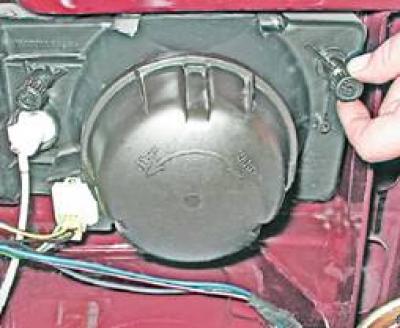

8. Вращая регулировочный винт, расположенный на задней стенке блок-фары со стороны указателей поворота, совмещаем верхнюю горизонтальную границу пучка света с нижней линией на экране (Е-Е).

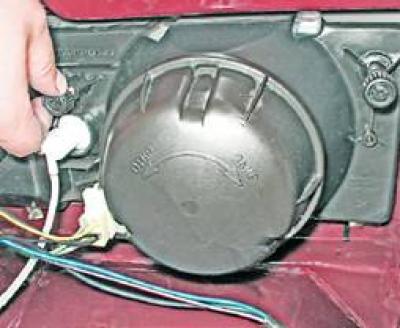

9. Вращая второй регулировочный винт, совмещаем место излома верхней границы пучка света с вертикальной линией точка Е.
10. Аналогично регулируем другую фару.
