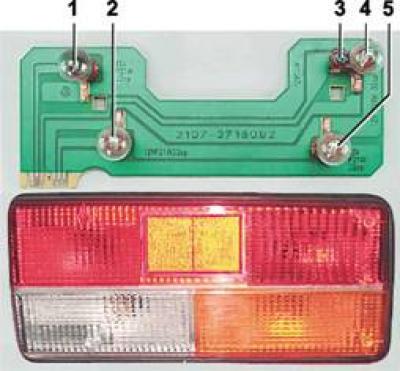

Расположение ламп в секциях заднего фонаря: 1 - лампа сигнала торможения A12-21-3 (P21W); 2 - лампа света заднего хода A12-21-3 (P21W); 3 - лампа габаритного света A12-4-1 (T4W); 4 - лампа противотуманного света A12-21-3 (P21W); 5 - лампа указателя поворота A12-21-3 (P21W)
Замена ламп
1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").
2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").

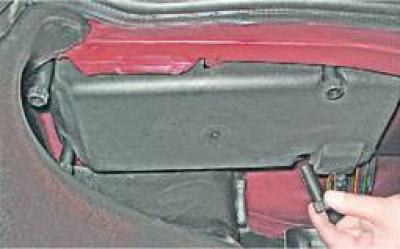

3. Рукой отворачиваем пластмассовые гайки крепления защитного кожуха и снимаем его.

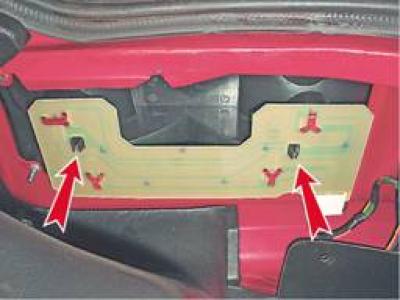

4. Плоскогубцами или пальцами поочередно сжимаем лепестки двух фиксаторов и снимаем плату.

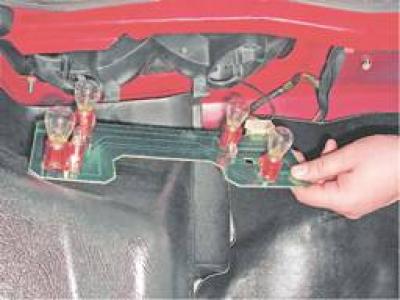

5. Вынимаем плату с лампами из корпуса заднего фонаря.

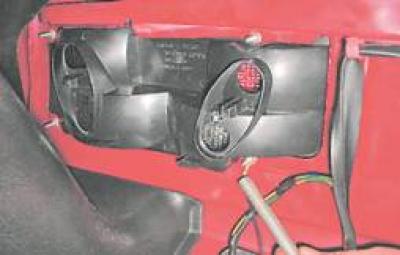

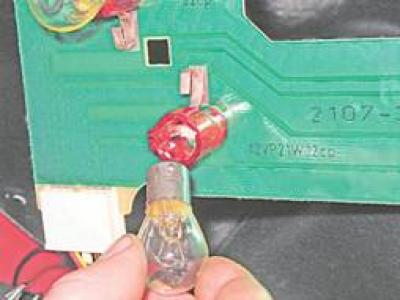

6. Утопив и повернув против часовой стрелки, вынимаем лампу.
7. Заменяем неисправную лампу новой.
8. Перед установкой лампы очищаем патрон и плату от грязи и окислов. Часто неисправность связана не с лампой, а с плохим контактом в колодке разъема проводов. Отсоединив колодку, очищаем контакты в колодке и на плате.
Снятие

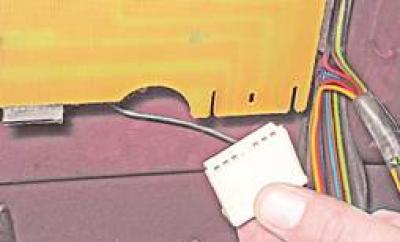

1. Сняв защитный кожух (см. выше), отжимаем фиксатор и отсоединяем колодку проводов от контактов на плате ламп.
2. Торцовым ключом на 8 мм с глубокой головкой отворачиваем четыре гайки крепления фонаря. Под гайками двух шпилек закреплены наконечники "массового" провода и "массового" провода датчика указателя уровня топлива.

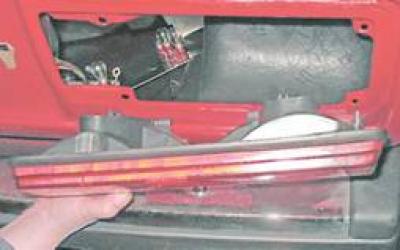

3. Вынимаем фонарь из отверстия в кузове.

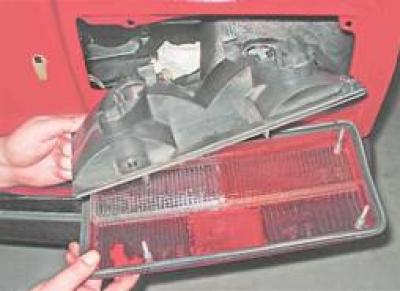

4. Для замены рассеивателя снимаем его с корпуса фонаря.
Установка
Сборка и установка фонаря выполняется в обратной последовательности.
