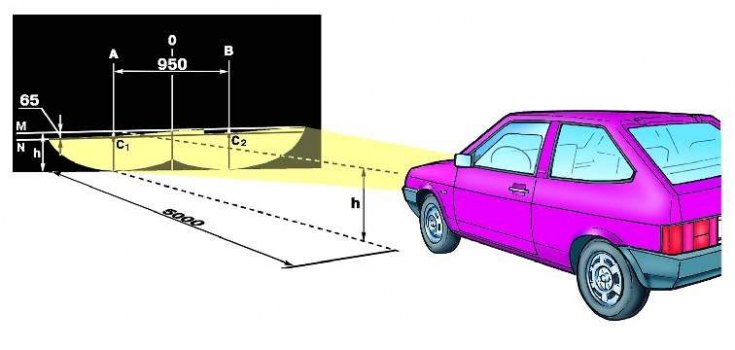

1. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рисунке. Замерьте расстояние от центра фар до пола. Это будет расстояние h на экране. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.

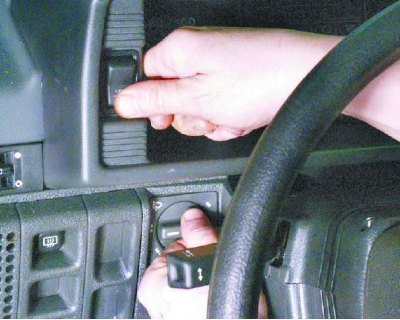

2. Поверните ручку гидрокорректора фар в положение "водитель и передний пассажир" и включите ближний свет.

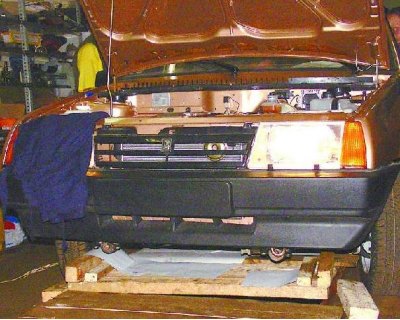

3. Регулируйте направление светового пятна отдельно для каждой фары. Во время регулировки закройте вторую фару непрозрачной материей.

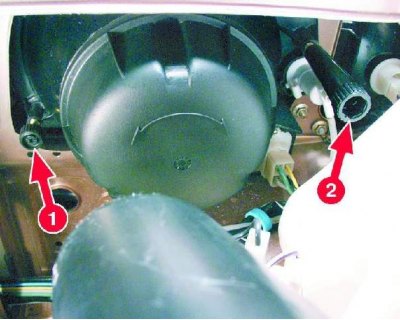

4. Отрегулируйте винтами 1 (в горизонтальной плоскости) и 2 (в вертикальной плоскости) положение светового пятна для каждой фары, если расположение световых пятен на экране не соответствует рисунку.
5. Свет фар считается отрегулированным, если верхняя граница левых частей световых пятен совпадает с линией N, а вертикальные линии А и В проходят через точки С1 и С2 пересечения горизонтальных и наклонных участков световых пятен.
