Рекомендация. Неисправный мотор-редуктор стеклоочистителя следует заменить в сборе.
Разборка
1. Снимаем стеклоочиститель лобового стекла с автомобиля.
Предупреждение. Если перед снятием стеклоочистителя его рычаги были подняты в вертикальное положение, то необходимо подсоединить разъем жгута проводов мотор-редуктора к бортовой сети автомобиля, включить стеклоочиститель в прерывистом режиме и, дождавшись, когда стеклоочиститель отработает полный цикл, отключите его. После этого можно разбирать стеклоочиститель.
Полезный совет. Перед снятием тяг запомните или пометьте их положения. Это упростит сборку стеклоочистителя.

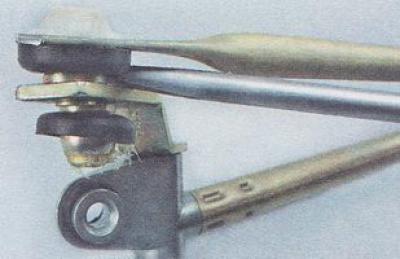

2. Большой шлицевой отверткой разъединяем все шаровые шарниры тяг стеклоочистителя.

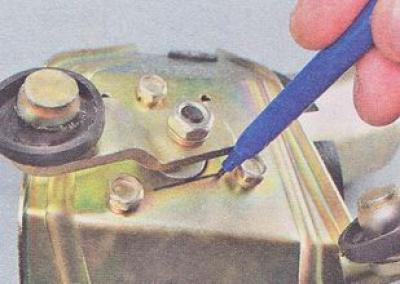

3. Кривошип мотор-редуктора стеклоочистителя крепится на шлицах вала и при сборке может быть установлен на вал в любом положении. Поэтому, перед снятием кривошипа маркером отмечаем его положение относительно кронштейна мотор-редуктора.
Предупреждение. При неправильной ориентации кривошипа на валу мотор-редуктора невозможно обеспечить правильную работу стеклоочистителя.

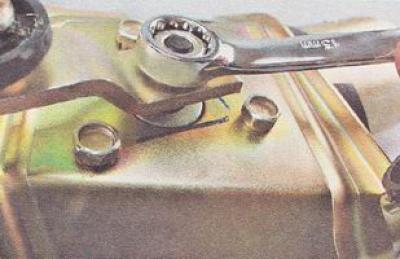

4. Накидным ключом на 13 мм отворачиваем гайку крепления кривошипа.
5. Поддев отверткой, снимаем кривошип со шлицев вала мотор-редуктора стеклоочистителя.
6. Накидным ключом на 10 мм отворачиваем три болта крепления мотор-редуктора к кронштейну.
7. Снимаем мотор-редуктор с кронштейна.
Смазка
8. Валы рычагов щеток крепятся в кронштейне при помощи Е-образной стопорной шайбы, установленной в проточке оси. Вставляем тонкую шлицевую отвертку в отверстие стопорной шайбы и, поворачивая отвертку вокруг оси, снимаем стопорную шайбу.
9. Снимаем с оси верхние регулировочные шайбы.
10. Вынимаем вал из кронштейна и снимаем нижние регулировочные шайбы. Верхние и нижние регулировочные шайбы складываем отдельно, чтобы при сборке установить все шайбы на свои места.
Примечание. Будьте осторожны, не потеряйте резиновое уплотнительное кольцо, расположенное в отверстии кронштейна. Поврежденное кольцо следует заменить.
11. Ветошью, смоченной уайт-спиритом, очищаем вал от старой смазки, загрязнений и следов коррозии. Наносим на вал пластичную смазку (Литол-24 или аналог).
12. Аналогично смазываем вал другого рычага стеклоочистителя.
13. Ветошью, смоченной уайт-спиритом, очищаем от старой смазки и грязи шарнирные соединения тяг стеклоочистителя. Наносим пластичную смазку на шарнирные соединения.
Сборка
1. Вставляем валы рычагов в кронштейн в последовательности, обратной разборке (не забывая про верхние и нижние регулировочные шайбы).
2. Крепим мотор-редуктор стеклоочистителя к кронштейну.
3. Если двигатель мотор-редуктора был заменен новым или проверялся на вращение в снятом состоянии, то до установки, необходимо его вал установить в исходное положение. Для этого, подсоединяем мотор-редуктор к бортовой сети автомобиля через разъем. Кратковременно включаем стеклоочиститель. После того, как мотор-редуктор, отработав полный цикл, остановится, отсоединяем его от сети.

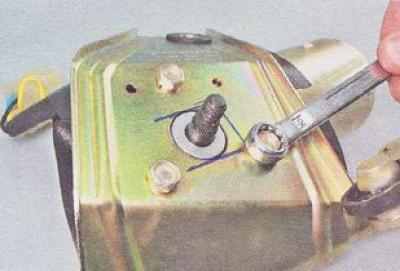

4. Кривошип устанавливаем на вал мотор-редуктора в соответствии с нанесенной на кронштейн меткой. Накидным ключом на 13 мм заворачиваем гайку крепления рычага стеклоочистителя.

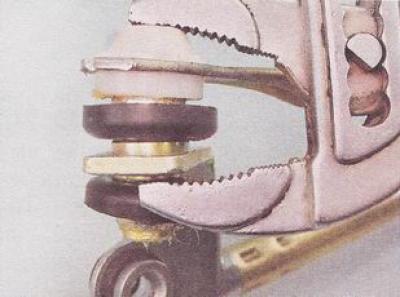

5. Шарнирные соединения тяг стеклоочистителя собираем раздвижными пассатижами.
6. Устанавливаем стеклоочиститель и все снятые детали на автомобиль в последовательности обратной снятию.
