Снятие
1. Отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.

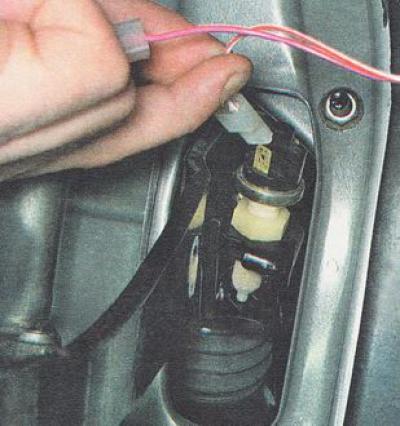

2. Отсоединяем электрические разъемы двух проводов от выводов выключателя.

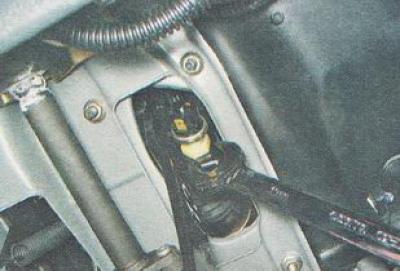

3. Рожковым ключом на 19 мм ослабляем затяжку пластмассовой контргайки выключателя сигналов торможения.

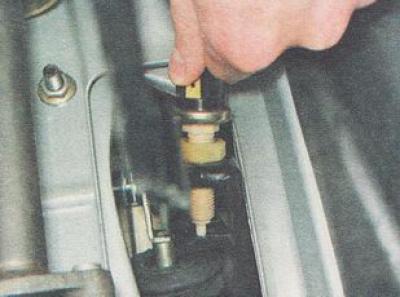

4. Рукой выворачиваем выключатель из кронштейна педали тормоза.
5. Выполните замену выключателя сигналов торможения.
Установка
Устанавливаем на автомобиль выключатель сигнала торможения в обратной последовательности.
После установки выключателя, перед подсоединением разъемов проводов, регулируем положение педали тормоза.
Предупреждение. Подсоединив провода, убедитесь в том, что при легком нажатии педали тормоза включаются сигналы торможения. В противном случае проверьте подсоединение проводов к выводам выключателя или повторите регулировку.
