Примечание. На двигателе ВАЗ 21124 (1,6i) установлен впускной модуль (подробнее см. "Система питания двигателя - устройство, описание, схема").
Снятие
1. Снимаем ресивер (см. "Ресивер двигателя 2112 (1,5i) - снятие и установка").
2. Снимаем указатель уровня масла вместе с направляющей трубкой (см. п. 10 "Топливная рампа двигателя 2112 (1,5i) - снятие, разборка, сборка и установка").

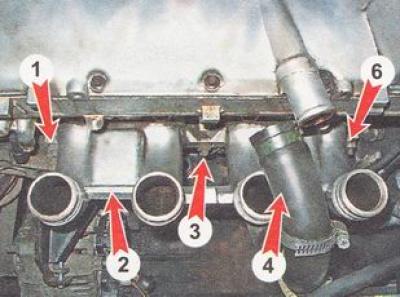

3. Торцовым ключом на 13 мм с удлинителем отворачиваем пять гаек крепления впускного трубопровода к головке блока цилиндров (для наглядности на фотографии вид со снятой топливной рампой, две гайки (2 и 4) не видны).
4. Отведя в сторону шланг системы вентиляции картера, снимаем впускной трубопровод со шпилек головки блока цилиндров и извлекаем его из моторного отсека.
5. Снимаем прокладку впускного трубопровода со шпилек. Очищаем привалочную поверхность головки блока цилиндров от остатков старой прокладки.
Установка
Устанавливаем на автомобиль впускной трубопровод в обратной последовательности. При этом прокладку впускного трубопровода заменяем. Момент затяжки гаек крепления впускного трубопровода 20,9-25,8 Н-м (2,1-2,6 кгс-м).
