Рекомендация. Высоковольтные провода свечей зажигания удобнее менять поочередно.

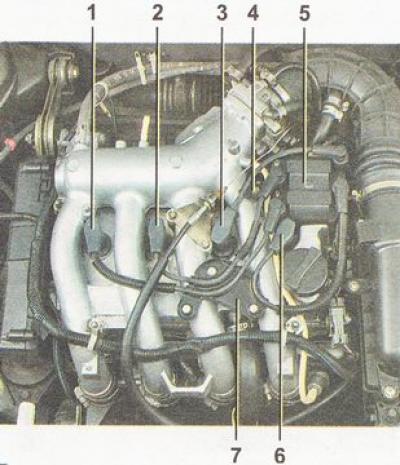

Расположение высоковольтных проводов свечей зажигания на двигателе ВАЗ 2112 (l,5i)*: 1 - наконечник провода первого цилиндра; 2 - наконечник провода второго цилиндра; 3 - наконечник провода третьего цилиндра; 4 - пластмассовый кронштейн, крепящий высоковольтный провод третьего цилиндра; 5 - модуль зажигания; 6 - наконечник провода четвертого цилиндра; 7 - пластмассовый кронштейн крепления высоковольтных проводов первого, второго и четвертого цилиндров
* Декоративная накладка двигателя снята.
Снятие
1. Подготавливаем автомобиль к выполнению ремонтных работ (см. п. 1 и 2 "Подготовка автомобиля к ТО и ремонту"), и выключаем зажигание.
2. Снимаем декоративную накладку двигателя (см. "Декоративная накладка двигателя - снятие и установка").

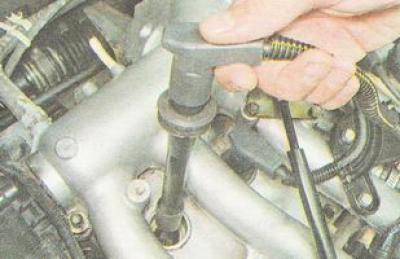

3. Извлекаем наконечник провода из свечного колодца.

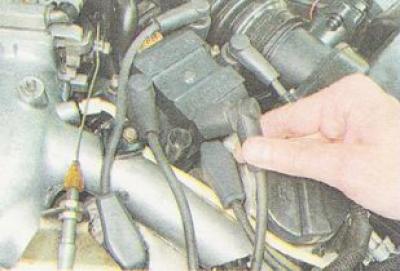

4. Отсоединяем другой наконечник высоковольтного провода свечи от модуля зажигания.
5. Снимаем провод первого цилиндра.
Аналогично снимаем высоковольтные провода свечей зажигания других цилиндров двигателя.
Предупреждение. Высоковольтные провода свечей зажигания не взаимозаменяемы. Подсоединять провода к модулю зажигания необходимо в соответствии с порядковым номером цилиндра (см. «Установка» "Модуль зажигания двигателя ВАЗ 2112 (1,5i) - проверка, снятие и установка"). На изоляции проводов нанесена маркировка - порядковый номер цилиндра.
Установка
Устанавливаем на автомобиль все снятые детали в последовательности обратной снятию.
