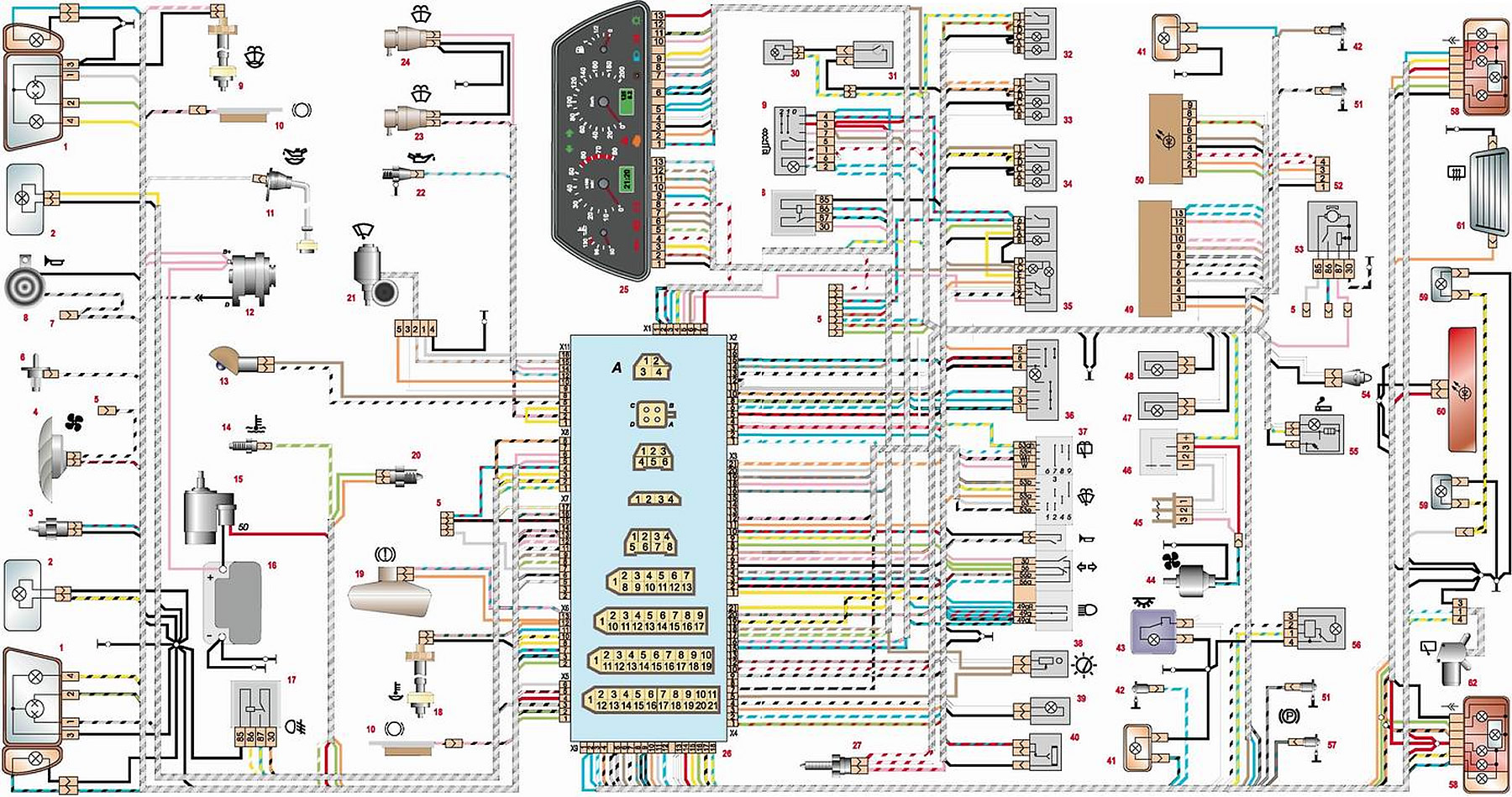

Схема электрооборудования автомобиля: 1 - блок-фара; 2 [Устанавливается на часть автомобилей.] - противотуманная фара; 3 - датчик температуры окружающего воздуха; 4 - электровентилятор радиатора двигателя; 5 - колодка для подключения к жгуту проводов системы управления двигателем; 6 - выключатель подкапотной лампы; 7 [Устанавливается на часть автомобилей.] - резервная колодка для подключения звукового сигнала с одним выводом (отрицательный вывод соединен с корпусом); 8 - звуковой сигнал; 9 - датчик уровня жидкости в бачке стеклоомывателя; 10 [Устанавливается на часть автомобилей.] - датчик износа тормозных колодок; 11 - датчик недостаточного уровня масла; 12 - генератор; 13 [Устанавливается на часть автомобилей.] - подкапотная лампа; 14 - датчик указателя температуры; 15 - стартер; 16 - аккумуляторная батарея; 17 [Устанавливается на часть автомобилей.] - реле включения противотуманных фар; 18 - датчик уровня охлаждающей жидкости в расширительном бачке; 19 - датчик недостаточного уровня тормозной жидкости; 20 - выключатель фонарей заднего хода; 21 - мотор-редуктор очистителя ветрового стекла; 22 - датчик аварийного давления масла; 23 - электронасос омывателя заднего стекла; 24 - электронасос омывателя ветрового стекла; 25 - щиток приборов; 26 - монтажный блок предохранителей и реле; 27 - выключатель сигнала торможения; 28 - реле зажигания; 29 -выключатель (замок) зажигания; 30 - лампа освещения вещевого ящика; 31 - выключатель лампы освещения вещевого ящика; 32 - выключатель обогрева заднего стекла; 33 - выключатель заднего противотуманного света; 34 [Устанавливается на часть автомобилей.] - выключатель противотуманных фар; 35 - комбинированный выключатель габаритного света и света фар; 36 - выключатель аварийной сигнализации; 37 - подрулевые переключатели; 38 - регулятор яркости подсветки приборов; 39 - лампа подсветки рукоятки управления гидрокорректором фар; 40 - розетка для подключения переносной лампы; 41 - боковой указатель поворота; 42 - выключатель освещения салона (датчик открытой передней двери); 43 - плафон освещения салона; 44 - электровентилятор системы вентиляции и отопления; 45 - добавочный резистор электровентилятора системы вентиляции и отопления; 46 - переключатель режимов работы электровентилятора системы вентиляции и отопления; 47 - лампа подсветки рукоятки переключателя режимов работы электровентилятора системы вентиляции и отопления; 48 - лампа подсветки блока управления отопителем; 49 - блок индикации бортовой системы контроля; 50 [Устанавливается на часть автомобилей.] - маршрутный компьютер; 51 - выключатель освещения салона (датчик открытой задней двери); 52 [Устанавливается на часть автомобилей.] - колодка для подключения часов; 53 - топливный модуль; 54 - лампа подсветки пепельницы; 55 - прикуриватель; 56 - плафон освещения салона; 57 - выключатель контрольной лампы включения стояночного тормоза; 58 - задний фонарь; 59 - фонарь освещения номерного знака; 60 - дополнительный фонарь сигнала торможения; 61 - нагревательный элемент обогрева заднего стекла; 62 - мотор-редуктор очистителя заднего стекла; А - номера выводов в соединительных колодках
Примечание. Схема электрооборудования автомобиля (в зависимости от года выпуска и комплектации) может по цветам некоторых проводов и количеству дополнительного оборудования отличаться от представленной схемы.
