Предупреждение! Снимать сепаратор нельзя при полном баке, так для выполнения работы необходимо будет снять заливную горловину топливного бака.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Снимаем задний бампер (см. "Задний бампер - снятие и установка").

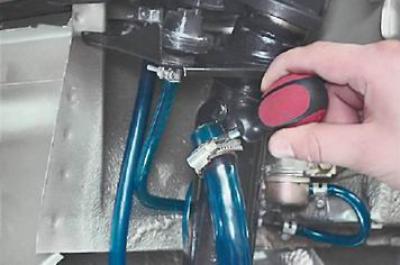

3. Крестовой отверткой ослабляем затяжку хомута крепления пластмассовой трубки к патрубку заливной трубы.

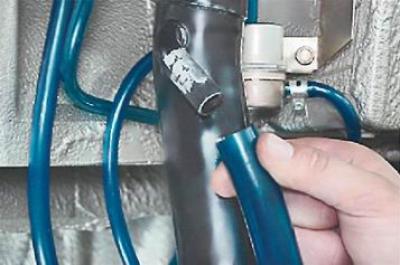

4. Снимаем трубку с патрубка заливной трубы.
5. Крестовой отверткой ослабляем затяжку хомута шланга заливной горловины.

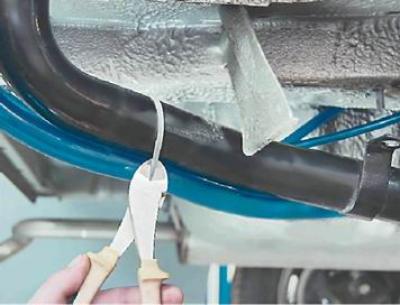

6. Ключом на 10 мм отворачиваем две гайки крепления заливной трубы к кузову и разрезаем хомут крепления пластмассовой трубки к заливной трубе.

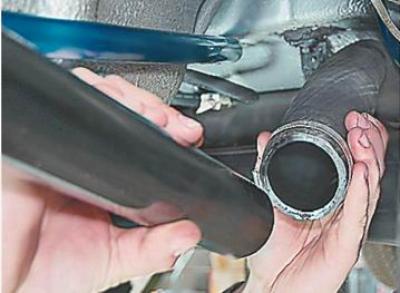

7. Снимаем шланг с заливной трубы.
8. Отворачиваем и снимаем пробку заливной горловины.

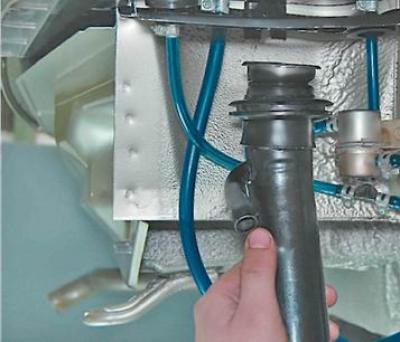

9. Извлекаем заливную трубу из щитка сепаратора.
10. Ключом на 10 мм отворачиваем болт крепления щитка сепаратора.
Замечание: Болт также крепит кронштейн гравитационного клапана.

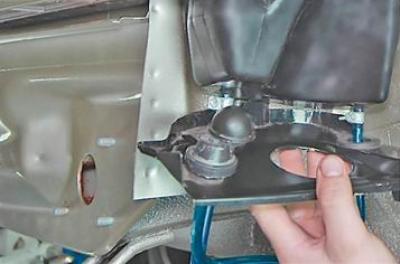

11. Извлекаем кронштейн из-под щитка сепаратора.
12. Отгибаем правую обивку багажного отделения.

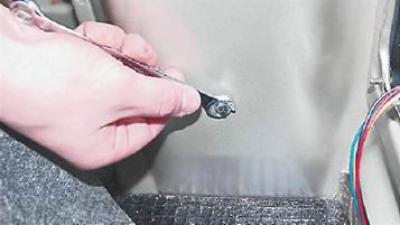

13. Ключом на 10 мм отворачиваем гайку шпильки крепления щитка сепаратора.
14. Выводим шпильку щитка сепаратора из отверстия и извлекаем сепаратор из ниши кузова.

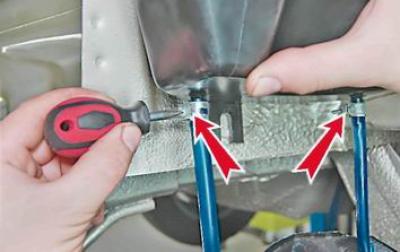

15. Крестовой отверткой ослабляем затяжку двух хомутов и отсоединяем две трубки от сепаратора и снимаем сепаратор.
Установка
Устанавливаем сепаратор и снятые детали в обратной последовательности.
