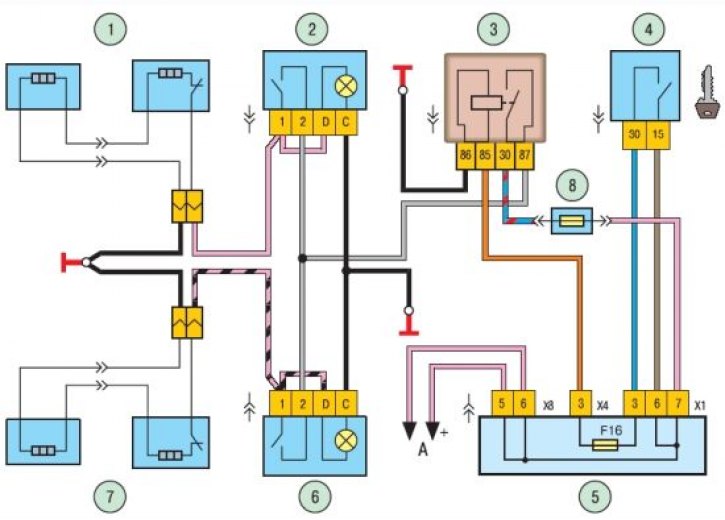

Схема включения обогрева передних сидений: – обогреватели левого переднего сиденья; 2 – выключатель обогревателя левого переднего сиденья с контрольной лампой включения; 3 – реле включения обогревателей передних сидений; 4 – выключатель зажигания; 5 – монтажный блок; 6 – выключатель обогревателя правого переднего сиденья с контрольной лампой включения; 7 – обогреватели правого переднего сиденья; 8 – предохранитель на 16 А; А – к источникам питания.
Обогреватели включаются выключателями 2 и 6 (см. рис.) (левое и правое сиденья соответственно). В обогреватели встроены терморегуляторы электронагрева сиденья. Замыкание контактов терморегулятора происходит при температуре поверхности сиденья (25±5)°С, а размыкание — при нагреве до температуры (31±4)°С. Разность значений температуры между замыканием и размыканием контактов встроенного терморегулятора должна быть не менее 5°С. .
