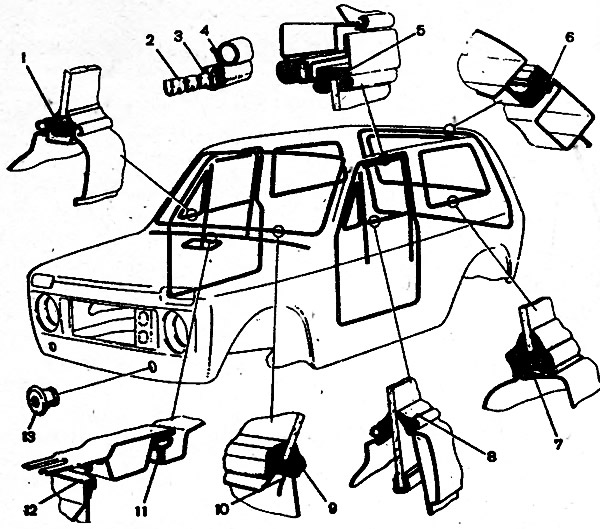

Рис. 8-9. Резиновые уплотнители: 1 - поворотного стекла; 2 - каркас уплотнителя передней двери; 3 - кант уплотнителя; 4 - уплотнитель проема передней двери, 5 - опускного стекла; 6 - проема двери задка; 7 - стекла боковины; 8 - нижний уплотнитель опускного стекла; 9 - ветрового стекла, 10 - сливная трубка; 11 - уплотнитель капота: 12 - коробки воздухопритока; 13 - соединителя переднего бампера
Снимая или устанавливая уплотнители с металлическими каркасами, не допускайте чтобы каркас сминался, а на уплотнителях образовывались гофры.
Швы контактной точечной сварки, которой сварены штампованные детали кузова, не дают плотного соединения Они подвержены интенсивной коррозии, особенно на изгибах листов с малыми радиусами скругления и в местах перенапряжения металла.
От попадания влаги и грязи сварные швы на автозаводе загерметизированы пластизолем Д-4 А.
При замене отдельных деталей кузова, после сварочных работ и нанесения грунта, промажьте сварные швы с обеих сторон пластизолем Д-4А и нанесите невысыхающую мастику 51-Г-7 (рис. 8-10, 8-11) в угловые стыки:
- порогов пола со щитком передка (со стороны салона);
- щитка передка с панелью передней стойки и поддоном аккумулятора;
- соединений передних лонжеронов с рамкой радиатора и щитком передка;
- соединений щитка передка с накладкой передка;
- заднего пола и надставок заднего пола с арками задних колес, боковинами и панелью задка.

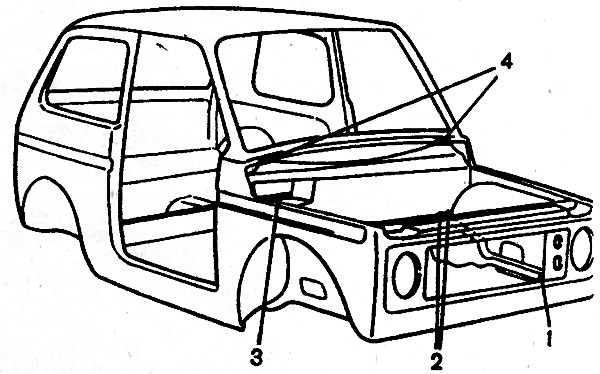

Рис. 8-10. Места нанесения уплотнительной мастики 51-Г-7 (вид кузова спереди): 1 - соединение переднего лонжерона с рамкой радиатора; 2 - стыки переднего лонжерона со щитком передка; 3 - соединение поддона аккумуляторной батареи со щитком передка (со стороны салона), 4 - стыки соединения щитка передка с накладкой передка (из подкапотного пространства)

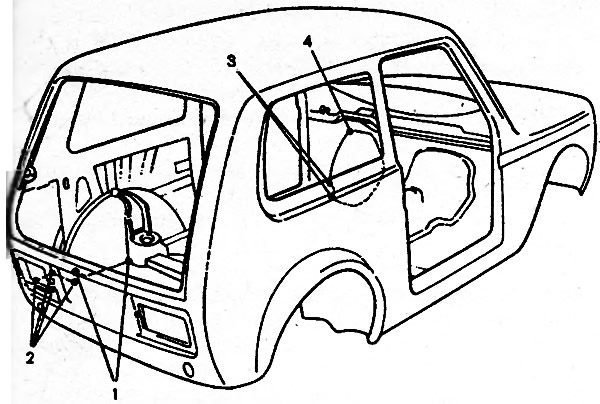

Рис. 8-11. Места нанесения уплотнительной мастики 51-Г-7 (вид кузова сзади): 1 - стыки заднего пола с аркой заднего колеса; 2 - щели в угловых стыках надставок заднего пола с арками задних колес, с боковинами и панелью задка; 3 - угловые стыки щитка передка с порогом пола; 4 - угол щитка передка с панелью передней стойки боковины
