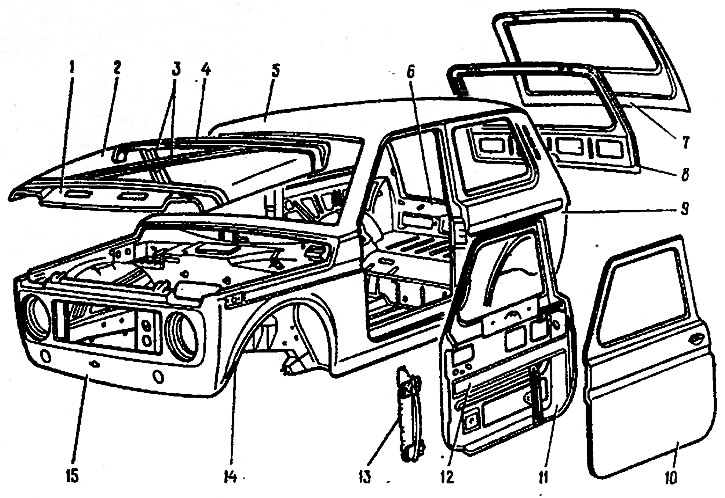

Рис. 8-1. Кузов: 1 - передний усилитель капота; 2 -панель капота; 3 - диагональные усилителя капота; 4 - задний усилитель капота; 5 - панель крыши; 6 - панель задка; 7 - наружная панель двери задка. 8 - внутренняя панель двери задка; 9 - боковина; 10 - наружная панель передней двери, 11 - внутренняя панель передней двери; 12 - брус двери; 13 - надставка передней двери; 14 - переднее крыло; 15 - панель облицовки радиатора
Ркс. 8-2. Детали кузова: 1 - переднее крыло; 2 - поддон аккумуляторной батареи, 3 - верхний усилитель щитка передка; 4 - поперечина панели приборов; 5 - центральная стойка; 6 - наружная арка заднего колеса, 7 - внутренняя панель боковины; 8 - задняя поперечина пола; 9 - панель крыши; 10 - рама ветрового окна; 11 - кронштейн крепления фартука колес; 12-усилители крыши; 13 - задняя стойка; 14 - задняя панель пола; 15 - панель задка; 16 - верхняя поперечина задка; 17 - кронштейны дуг обивки крыши; 18 - внутренняя арка заднего колеса; 19 - соединитель пола и боковины; 20 - поперечина пола под задним сиденьем; 21 -передняя панель пола; 22 - поперечина пола под передним сиденьем; 23 - боковая панель передка; 24 - брызговик переднего крыла; 25 - щиток передка; 26 - передний лонжерон; 27 - панель облицовки радиатора

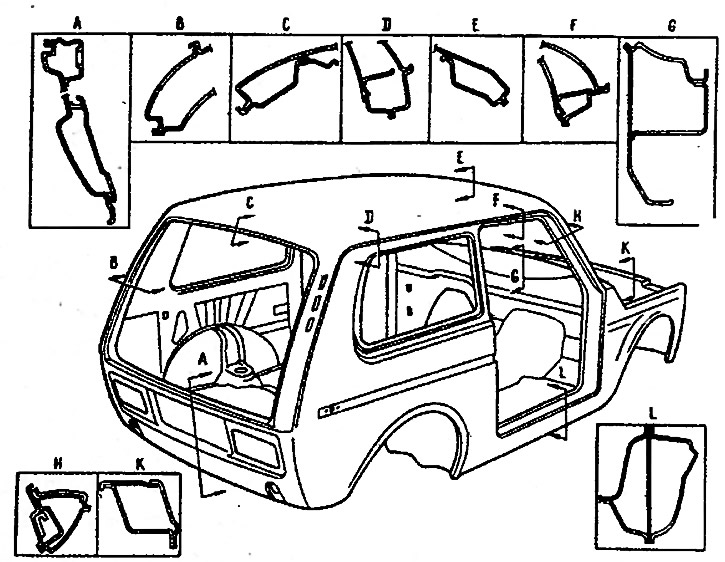

Рис. 8-3. Основные сечения кузова
