Данные для проверки
- Номинальное напряжение, В — 12
- Номинальная мощность, Вт — 20
- Частота вращения вала якоря с крыльчаткой при номинальной мощности, мин-1 — 3000±150
- Потребляемая сила тока при номинальной мощности, не более, А — 4,5
- Малая частота вращения якоря с крыльчаткой, мин-1 — 2200±150
- Потребляемая сила тока при частоте вращения якоря 2200 мин-1, не более, А — 2,7
Электродвигатель Мэ-255 — постоянного тока с возбуждением от постоянных магнитов. Схема включения электродвигателя приведена на рис. 7-36.

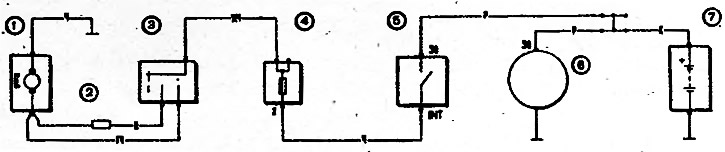

Рис. 7-36. Схема включения электродвигателя отопителя: 1 - электродвигатель отопителя; 2 - добавочный резистор; 3 - переключатель отопителя; 4 - блок предохранителей; 5 - выключатель зажигания; 6 - генератор; 7 - аккумуляторная батарея
При включении в цепь питания электродвигателя дополнительного резистора 2, вал якоря вращается с уменьшенной частотой.
Резистор крепится двумя пружинными шайбами в кожухе вентилятора отопителя. Величина сопротивления резистора - 1,5 Ом при 20°С.
Неисправный электродвигатель рекомендуется, как правило, заменять. Единственно возможный ремонт — это зачистка коллектора.
Для разборки электродвигателя необходимо отвернуть винты крепления крышки 6 (рис. 7-37) и снять ее. Затем снять с вала якоря стопорную шайбу 1 и вынуть якорь 4 из корпуса.

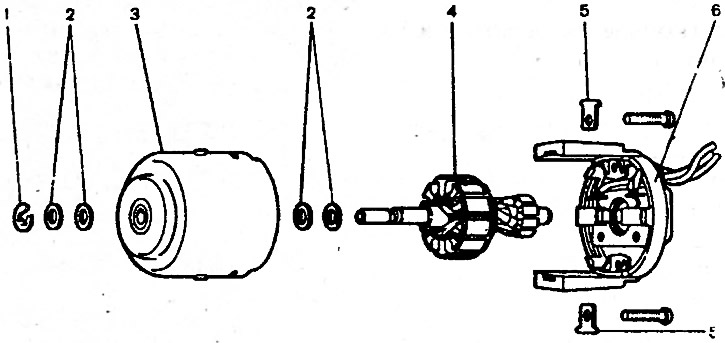

Рис. 7-37. Детали электродвигателя отопителя: 1 - стопорная шайба; 2 - шайба; 3 - корпус; 4 - якорь; 5 - сухарь; 6 - крышка
Сборка производится в обратном порядке. Проверка технического состояния аналогична описанной выше для электродвигателя стеклоочистителя.
