Электрическая схема соединений для проверки стартера на стенде показана на рис 7-15. Присоединительные провода к источнику тока, амперметру и контактному болту тягового реле стартера должны иметь сечение не менее 16 мм2.

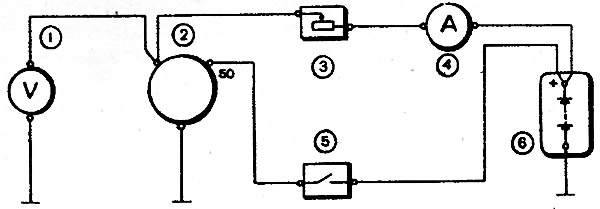

Рис. 7-15. Схема соединений для проверки стартера на стенде: 1 - Вольтметр с пределом шкалы не менее 15 В; 2 - стартер; 3 - реостат на 800 А; 4 - амперметр с шунтом на 1000 А; 5 - выключатель; 6 - аккумуляторная батарея
Стартер должен питаться от полностью заряженной аккумуляторной батареи 6СТ-55П или от специального источника тока, характеристика падения напряжения которого при нагрузке соответствует характеристике падения напряжения аккумуляторной батареи.
Температура при проверках должна быть 25±5°С, а щетки должны быть хорошо притерты к коллектору
Проверка работоспособности
Замыкая выключатель 5, при напряжении источника тока 12 В, произведите четыре включения стартера с разными условиями торможения. Например, при тормозных моментах 1,96-2,35; 5,4-6,45; 8,8-10,6 и 11,3-12,3 Н·м (0,2-0,24, 0,55-0,66, 0,9-1,08 и 1,15-1,25 кгс·м). Длительность каждого включения стартера должна быть не более 5 с, а промежутки между включениями не менее 5 с.
Если стартер не вращает зубчатый венец стенда или его работа сопровождается ненормальным шумом, то разберите стартер и проверьте его детали.
Испытание в режиме полного торможения
Затормозите зубчатый венец стенда, включите стартер и замерьте ток, напряжение и тормозной момент, которые должны быть соответственно не более 500 А, не более 6,5 В и не менее 13,7 Н·м (1,4 кгс·м). Длительность включения стартера должна быть не более 5 с.
Если тормозной момент ниже, а сила тока выше указанных величин, то причиной этого может быть межвитковое замыкание в обмотке статора и якоря или замыкание обмоток на массу.
Если тормозной момент и потребляемая сила тока ниже указанных выше величин, то причиной может быть окисление и загрязнение коллектора, сильный износ щеток или снижение упругости их пружин, зависание в щеткодержателях, ослабление крепления выводов обмотки статора, окисление или подгорание контактных болтов тягового реле.
При полном торможении шестерни якорь стартера не должен проворачиваться; если это происходит, то неисправна муфта свободного хода.
Для устранения неисправностей разберите стартер и замените или отремонтируйте поврежденные детали
Испытание на режиме холостого хода
Выведите зубчатый венец стенда из зацепления с шестерней стартера. Включите стартер и замерьте потребляемый им ток и частоту вращения якоря стартера, которые должны быть соответственно не более 35 А (60 А для стартера 35,3708) и 5000+500-800 мин-1 ПРИ напряжении на клеммах стартера 11,5-12 В.
Если сила тока и частота вращения вала якоря отличается от указанных значений, то причины могут быть те же, что и в предыдущем испытании.
Проверка тягового реле
Установите между ограничительным кольцом 21 (см. рис. 7-13) и шестерней прокладку толщиной 12,8 мм и включите реле. У однообмоточного реле проверьте силу потребляемого тока, которая должна быть не более 23 А. У двухобмоточного реле проверьте напряжение включения реле, которое должно быть не более 9 В при температуре окружающей среды (20±5)°С.
Проверка механических данных
Проверьте динамометром давление пружин на щетки, которое для новых щеток должно составлять 9,8±0,98 Н (1±0,1 кгс). Если щетки изношены до высоты 12 мм, то замените их, предварительно притерев к коллектору.
Осевой свободный ход вала якоря должен быть 0,07-0,7 мм Если он не находится. в этом пределе, то разберите стартер и подберите толщину и количество регулировочных шайб 20 (рис. 7-16).

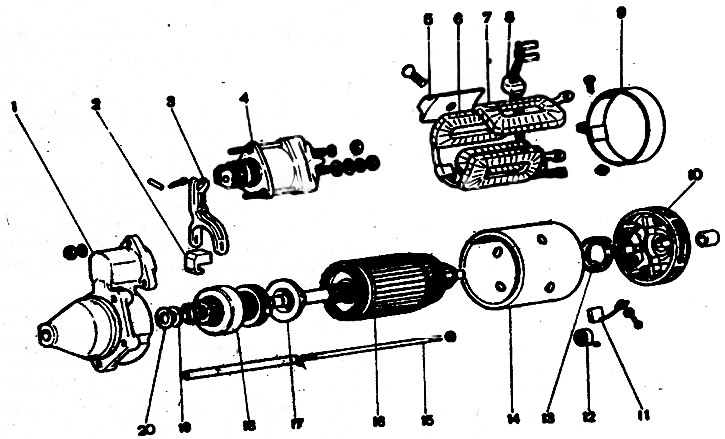

Рис. 17-16. Детали стартера: 1 - крышка стартера со стороны привода; 2 - резиновая заглушка; 3 - рычаг привода; 4 - тяговое реле; 5 - полюс статора; 6 - сериесная обмотка статора; 7 - шунтовая обмотка статора; 8 - резиновая заглушка; 9 - защитная лента; 10 - крышка со стороны коллектора; 11 - щетка; 12 - пружина щетки; 13 - тормозной диск крышки; 14 - корпус; 15 - стяжная шпилька; 16 - якорь; 17 - ограничитель хода шестерни; 18 - обгонная муфта с шестерней привода, 19 - упорная шайба; 20 - регулировочная шайба
Привод стартера должен свободно без заметных заеданий перемещаться по шлицевому валу и возвращаться из рабочего положения в исходное под действием возвратной пружины якоря реле.
При повороте шестерни привода в направлении вращения якоря, якорь вращаться не должен. Шестерня должна проворачиваться относительно вала якоря под действием момента не более 27,4 Н·см (2,8 кгс·см).
