- зажмите основание 4 (рис. 2-33) приспособления в тиски и установите на нем шатунно-поршневую группу;
- опустите кронштейн 8 индикатора, вставьте в отверстие пальца резьбовой стержень 3 и продвиньте его в отверстие бобышки до упора головки 2 стержня в торец пальца;
- на конец стержня наверните гайку 5 и затяните ее так, чтобы она, соприкасаясь с опорой, выбрала возможные зазоры;
- приподнимите кронштейн 8 до горизонтального положения, закрепите его рукояткой 7 и установите штифт 1 индикатора 9 на головке 2 стержня, вставленного в палец;
- установите на ноль индикатор и вставьте в паз резьбового стержня упор 6, чтобы стержень не проворачивался;
- динамометрическим ключом приложите к гайке 5 стержня момент 12,7 Н·м (1,3 кгс·м), соответствующий осевой нагрузке 3,92 кН (400 кгс).

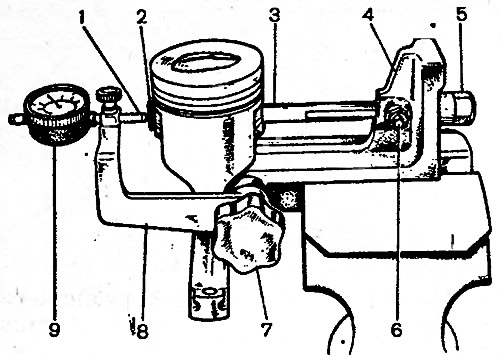

Рис. 2-33. Собранный комплект поршень-палец-шатун, установленный на приспособление А.95615 для испытания на выпрессовывание пальца: 1 - штифт индикатора в соприкосновении с концом стержня: 2 - головка стрелки в соприкосновении с пальцем; 3 - резьбовой стержень с пазом; 4 - основание; 5 - гайка стержня; 6 - упорный палец стержня, 7 - рукоятка зажима кронштейна; 8 -кронштейн индикатора; 9 - индикатор
Посадка пальца в шатуне будет правильной, если после прекращения действия динамометрического ключа и возвращения гайки в исходное положение, стрелка индикатора возвратится на ноль.
В случае проскальзывания пальца в верхней головке шатуна, замените шатун новым.
