- тщательно очистите рабочую поверхность вкладышей и шатунной шейки и установите группу шатун-поршень на шейке коленчатого вала согласно нумерации;
- поместите отрезок калиброванной проволоки на поверхность шатунной шейки, установите крышку и шатун и затяните гайки моментом 50,96 Н·м (5,2 кгс·м);

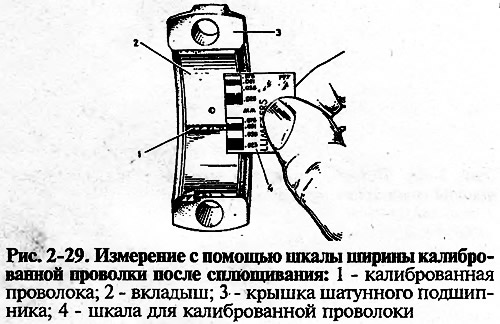

- снимите крышку и по шкале, нанесенной на упаковке, по сплющиванию проволоки (рис. 2-29) определите величину зазора.
Если зазор находится в пределах допуска (0,036-0 086 мм) или не больше предельного износа (0,10 мм) можете установить эти вкладыши, не изменяя диаметр шатунных шеек.
При зазоре, большем предельного износа (0,10 мм) замените вкладыши ремонтными (табл. 2-1) и прошлифуйте шатунные шейки, согласно данным на ремонтные размеры коленчатого вала, приведенным в главе «Коленчатый вал и маховик».
Цифры 0 25; 0,50 и т.д. указывают величину уменьшения диаметра шеек коленчатого вала после шлифовки.
