Схема установки насоса показана на рис. 2-79. Установку производите в следующем порядке: установите теплоизоляционную проставку на блок цилиндров, поставив между ними прокладку А, а на плоскость сопрягающуюся с насосом поместите прокладку В; приспособлением 67.7834.9506 замерьте расстояние d (минимальная величина, на которую выступает толкатель, установленная медленным поворотом коленчатого вала); если размер d находится в пределах 0,8-1,3 мм, то закрепите насос на двигателе, если d меньше 0,8 мм, прокладку В замените прокладкой А; если больше 1,3 мм, то прокладку В замените прокладкой С; еще раз проверьте размер d и закрепите насос на двигателе; между блоком цилиндров и теплоизоляционной проставкой всегда должна быть прокладка А.

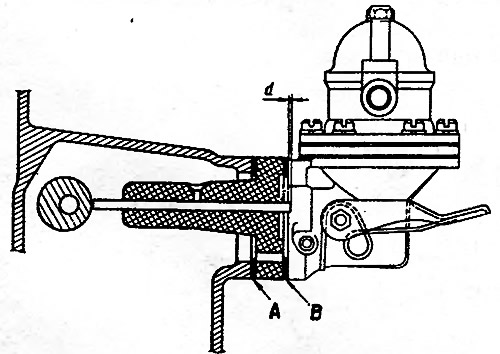

Рис. 2-79. Схема для контроля и регулировки выступания толкателя привода насоса: А - прокладка толщиной 0,27-0,33 мм; В - прокладка толщиной 0,70-0,80 мм; d - выступление толкателя
