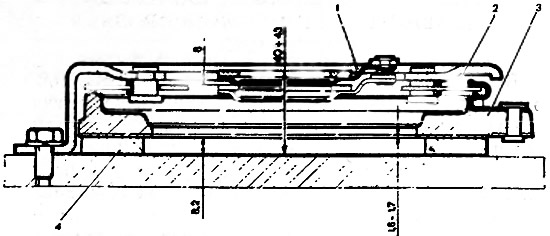

Рис. 3-5. Контроль сцепления: 1 - упорный фланец нажимной пружины; 2 - центральная нажимная пружина; 3 - нажимный диск; 4 - кольцо
Расстояние от основания до рабочей поверхности фрикционного кольца упорного фланца должно быть 40-43 мм. В процессе работы за счет износа трущихся поверхностей дисков сцепления этот размер увеличивается. Если он достигнет 48 мм или перемещение нажимного диска будет меньше 1,4 мм, кожух сцепления в сборе с нажимным диском замените.
Фрикционные накладки ведомого диска замените при появлении растрескиваний, уменьшении расстояния между заклепкой и рабочей поверхностью до 0,2 мм, а также при односторонних задирах. При ремонте ведомого диска и замене фрикционных накладок пользуйтесь оправкой 67.7851.9500, кондуктором 67.7822.9517 (рис. 3-6) и оснасткой 67.7813.9503. Развальцованные заклепки не должны иметь разрывов. Биение рабочей поверхности фрикционных накладок не должно превышать 0,5 мм. Если оно больше, то диск выправьте (см рис. 3-7) или замените новым. При появлении на ведомом диске или пружинах демпфера трещин, замените ведомый диск в сборе.

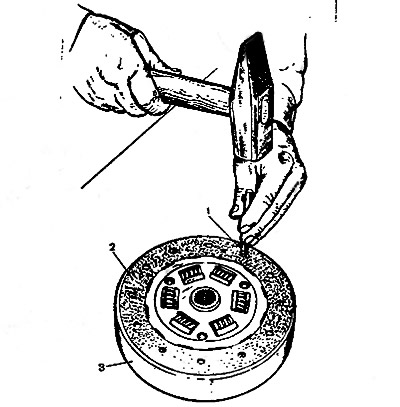

Рис. 3-6. Замена фрикционных накладок ведомого диска: 1 - оправка 67.7851.9500; 2 - ведомый диск; 3 - кондуктор 67.7822.9517

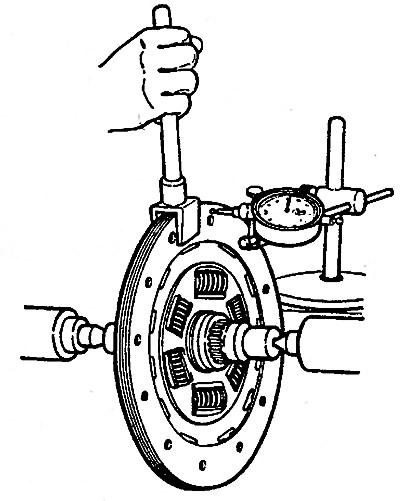

Рис. 3-7. Правка ведомого диска сцепления
