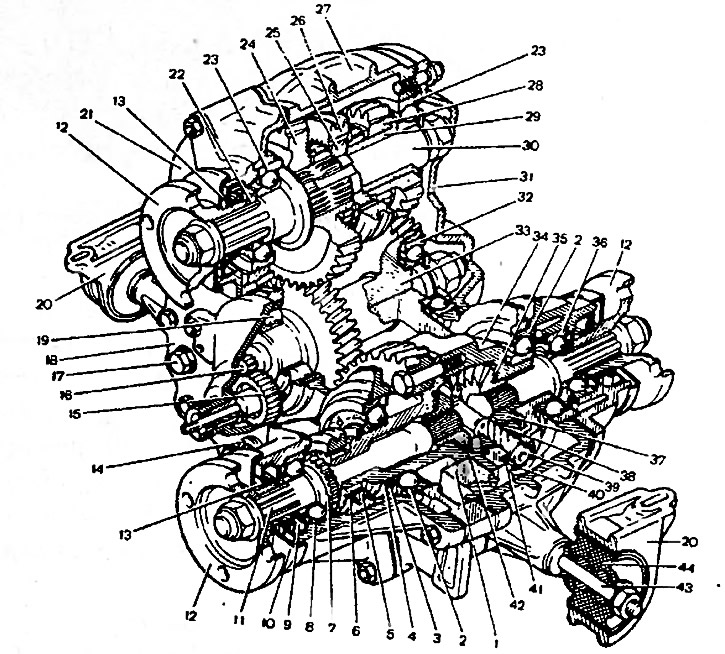

Рис. 3-38. Раздаточная коробка: 1 - ведомая шестерня; 2-подшипники дифференциала; 3 - пружинная шайба; 4 - стопорное кольцо; 5 - муфта блокировки дифференциала; 6 - зубчатый венец корпуса дифференциала; 7 - зубчатый венец вала привода переднего моста; 8 - подшипник вала привода переднего моста; 9 - маслоотражатель; 10 - грязеотражатель; 11 - вал привода переднего моста; 12 - фланец; 13 - сальник; 14 - пробка отверстия для выпуска масла; 15 - ведомая шестерня привода спидометра; 16 - ведущая шестерня привода спидометра; 17 - пробка отверстия для заливки и контроля уровня масла; 18 - передняя крышка раздаточной коробки’ 19 - роликовый подшипник промежуточного вала; 20 - кронштейн подвески раздаточной коробки; 21 - крышка подшипника ведущего вала; 22 - упорное кольцо подшипника, 23 - подшипники ведущего вала; 24 - шестерня высшей передачи; 25 - ступица муфты переключения передач: 26 - муфта переключения передач; 27 - картер раздаточной коробки; 28 - шестерня низшей передачи, 29 - втулка шестерни низшей передачи; 30 - вал ведущий; 31 - задняя крышка; 32 - шариковый подшипник промежуточного вала: 33 - промежуточный вал. 34 - корпус дифференциала; 35 - упорная шайба шестерни привода заднего моста; 36 - подшипник вала привода заднего моста; 37 - шестерня привода заднего моста; 38 -сателлит; 39 - ось сателлитов; 40 - стопорное кольцо оси сателлитов; 41 - пружинная шайба; 42 - шестерня привода переднего моста; 43 - ось подвески раздаточной коробки; 44 - резиновая подушка кронштейна подвески
Рис. 3-39. Привод раздаточной коробки: 1 - вилка муфты блокировки дифференциала; 2 - муфта блокировки дифференциала; 3 - стопорный болт вилки, 4 - защитный чехол штока, 5 - пружина рычага, 6 - шток вилки блокировки дифференциала; 7 - крышка картера привода переднего моста; 8 - стопорная шайба; 9 - втулка оси рычага; 10 - ось рычага; 11 - рычаг блокировки дифференциала; 12 - шток вилки переключения передач; 13 - кронштейн рычага переключения передач; 14 - рычаг переключения передач: 15 - головка рычага; 16 - муфта переключения передач; 17 - вилка муфты переключения передач; 18 - дистанционная втулка 19 - шарик фиксатора; 20 - втулка пружины фиксатора; 21 - пружина фиксатора; 22 - выключатель контрольной лампы блокировки дифференциала
