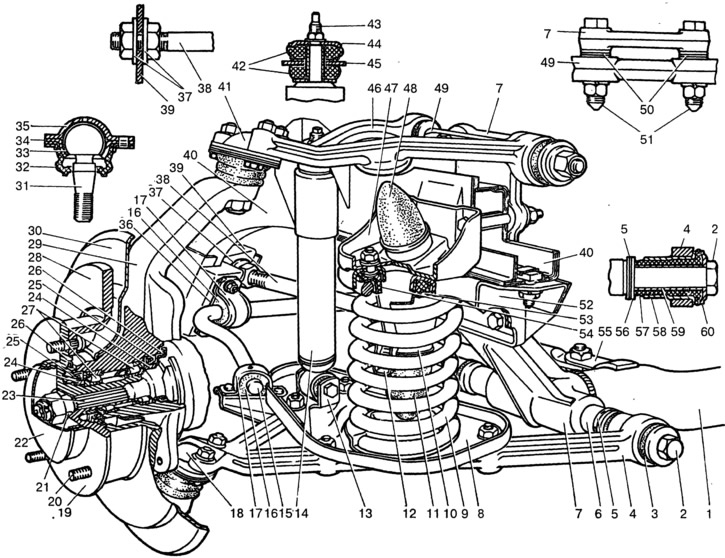

Рис. 4-1. Передняя подвеска:
1 - поперечина передней подвески; 2 - ось нижнего рычага подвески; 3 - резинометаллический шарнир нижнего рычага; 4 - нижний рычаг подвески; 5 - регулировочные шайбы нижнего рычага; 6 - втулка оси нижнего рычага; 7 -кронштейн поперечины; 8 - нижняя опорная чашка пружины; 9 - пружина подвески; 10 - стойка опоры буфера сжатия; 11 - буфер сжатия; 12 - ограничитель хода сжатия; 13 - нижний кронштейн крепления амортизатора; 14 - амортизатор; 15 - штанга стабилизатора; 16 - резиновая подушка; 17 - обойма крепления штанги стабилизатора; 18 - нижний шаровой шарнир; 19 - ступица колеса; 20 - болт крепления тормозного диска и колеса; 21 - конусная втулка; 22 - колпачок; 23 - хвостовик корпуса наружного шарнира равных угловых скоростей; 24 - втулка сальника; 25 - сальник; 26 - грязеотражательное кольцо; 27 - подшипники ступицы колеса; 28 - диск колеса; 29 - поворотный кулак; 30 - защитный кожух переднего тормоза; 31 - палец шарового шарнира; 32 - защитный чехол; 33 - подшипник; 34 - обойма вкладыша шарового шарнира; 35 - корпус подшипника шарового пальца; 36 - пластина крепления штанги стабилизатора; 37 - шайбы; 38 - растяжка; 39 - кронштейн крепления растяжки; 40 - лонжерон кузова; 41 - верхний шаровой шарнир; 42 - подушки крепления штока амортизатора; 43 - шток амортизатора; 44 - шайба; 45 - кронштейн крепления амортизатора; 46 - верхний рычаг подвески; 47 - кронштейн буфера отбоя; 48 - буфер хода отбоя; 49 - ось верхнего рычага подвески; 50 - регулировочные шайбы; 51 - болты крепления оси верхнего рычага; 52 - верхняя опора пружины подвески; 53 - верхняя опорная чашка пружины подвески; 54 - изолирующая прокладка пружины; 55 - кронштейн крепления растяжки к поперечине; 56 - упорная шайба; 57 - резиновая втулка шарнира; 58 - наружная втулка шарнира; 59 - внутренняя втулка шарнира; 60 - упорная втулка шарнира.
