Выключатель зажигания

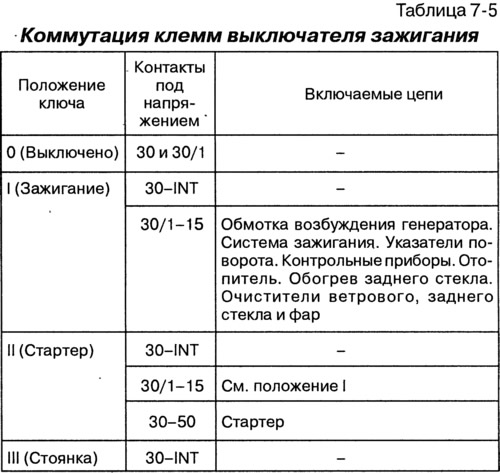

У выключателя зажигания проверяется правильность замыкания контактов при различных положениях ключа (табл. 7-5) и работа противоугонного устройства. Напряжение от аккумуляторной батареи и генератора подводится к контактам «30» и «30/1». Свободный штекер «INT» служит для подключения радиоприемника.



Запорный стержень противоугонного устройства должен выдвигаться, если ключ установить в положение III (стоянка) и вынуть из замка. Запорный стержень должен утапливаться после поворота ключа из положения III (стоянка) в положение 0 (выключено). Ключ должен выниматься из замка только в положении III.

При установке контактной части в корпус выключателя ее надо располагать так, чтобы штекеры «15» и «30» находились со стороны запорного стержня (рис. 7-27), при этом широкий выступ контактной части войдет в широкий паз корпуса выключателя.
