Снимите воздушный фильтр, предварительно отсоединив от него шланги, сняв крышку и фильтрующий элемент. Закройте карбюратор сверху технологической заглушкой.
Отсоедините от двигателя тягу привода дроссельных заслонок карбюратора и трос управления воздушной заслонкой.
Отсоедините наконечники проводов от электромагнитного клапана и концевого выключателя карбюратора, от датчиков давления масла и температуры охлаждающей жидкости, от датчика-распределителя зажигания, от генератора и стартера.
Слейте охлаждающую жидкость из радиатора, блока. цилиндров и отопителя, для чего передвиньте вправо рычажок управления краном отопителя, отверните пробки на левой стороне блока цилиндров и на правом бачке радиатора, заверните вместо них штуцеры сливных шлангов и снимите пробки с расширительного бачка и радиатора.
Снимите кожух вентилятора, предварительно разъединив его половины. Отсоедините от двигателя шланги подвода и отвода охлаждающей жидкости. Отверните два болта крепления радиатора к кузову, отожмите вверх верхнюю защелку направляющего кожуха радиатора, сместите верхнюю часть радиатора к двигателю и выньте радиатор из моторного отсека вместе с термостатом и шлангами. Снимите направляющий кожух радиатора.
Отверните гайки крепления приемной трубы глушителей к выпускному коллектору. Отсоедините приемную трубу от кронштейна на коробке передач и опустите ее вниз.
Ослабьте хомуты, отсоедините шланги от топливного насоса и закрепите его в положении, исключающем утечку бензина. Отсоедините от карбюратора шланг слива топлива.
Ослабьте хомуты и отсоедините шланги от патрубков отопителя, а от впускной трубы - шланг вакуумного усилителя тормозов.
Шарнирным торцовым ключом 02.7812.9500 отверните болты крепления стартера к картеру сцепления. Отверните болты крепления крышки картера сцепления к нижней части картера сцепления. Шарнирным торцовым ключом А.55035 отверните болты крепления картера сцепления к блоку цилиндров.
Повесьте на таль траверсу ТСО-3/379 и закрепите двигатель с правой стороны за скобу, установленную на передней шпильке крепления выпускного коллектора, а с левой стороны - за отверстие крепления кожуха сцепления.
Слегка натяните цепь тали, отверните гайки крепления подушек 3 (рис. 2-3) передней подвески двигателя к боковым кронштейнам, отверните гайки и болт крепления картера переднего моста к кронштейнам двигателя. Отсоедините от двигателя провод «массы».

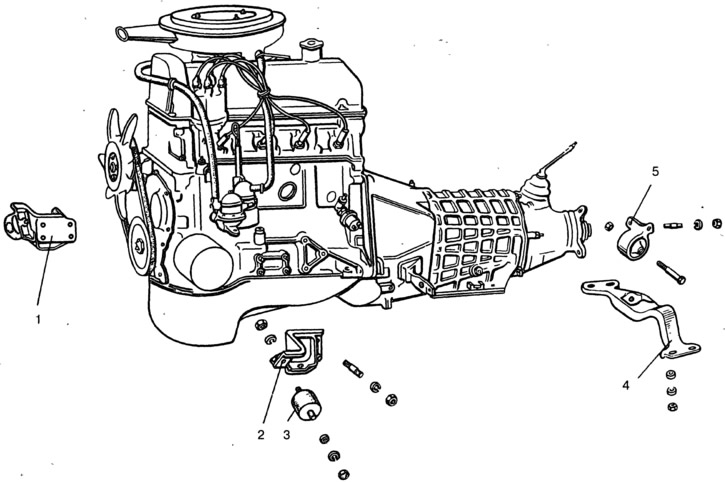

Рис. 2-3. Подвеска двигателя:
1 - правый кронштейн подвески двигателя с подушкой; 2 - левый кронштейн подвески двигателя; 3 - подушка; 4 - поперечина задней подвески двигателя; 5 - кронштейн с опорой задней подвески двигателя.
Выньте двигатель, сначала подняв его вверх, чтобы вывести болты подушек подвески из отверстий кронштейнов, а затем сместив вперед, чтобы вынуть конец первичного вала коробки передач из подшипника, расположенного во фланце коленчатого вала.
Снимите теплоизоляционный щиток стартера, стартер и заборник горячего воздуха вместе с подводящим шлангом. Снимите с блока цилиндров два боковых кронштейна с подушками передней подвески двигателя.
Отверните болты крепления сцепления и снимите его.
Устанавливайте двигатель на автомобиль в последовательности, обратной снятию. Особое внимание уделяйте соединению двигателя с коробкой передач: ведущий вал должен точно войти в шлицы ведомого диска сцепления.
Кроме того, для обеспечения центрирования двигателя и раздаточной коробки необходимо, чтобы центрирующие шайбы подушек передней подвески двигателя вошли в соответствующие отверстия боковых кронштейнов.
