Рис. 145. Детали генератора: 1 — регулятор напряжения; 2 — щеткодержатель; 3 — колодка вывода дополнительных диодов; 4 — изолирующие втулки; 5 — выпрямительный блок; 6 — контактный болт; 7 — статор; 8 — ротор; 9 — дистанционная втулка; 10 — внутренняя шайба крепления подшипника; 11 — крышка со стороны привода; 12 — шкив; 13 — наружная шайба крепления подшипника; 14 — стяжной болт; 15 — передний шариковый подшипник ротора; 16 — втулка; 17 — крышка со стороны контактных колец; 18 — буферная втулка; 19 — поджимная втулка; 20 — конденсатор.
Отворачивают гайки стяжных болтов 14 и снимают крышку 11 генератора вместе с ротором и шкивом. Зажимают ротор в тисках, отворачивают гайку шкива и съемником 02.7823.9504 снимают шкив с вала ротора. Вынимают из паза на валу сегментную шпонку и снимают крышку 11.

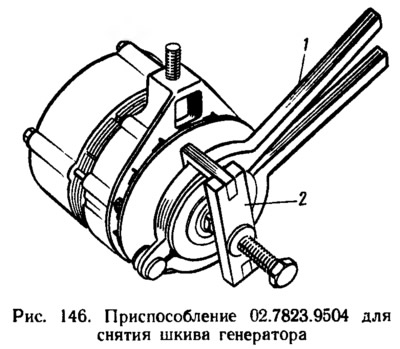

Съемник 02.7823.9504 (рис. 146) состоит из двух стальных полуколец 1, которые вкладываются в ручей шкива, и обычного съемника 2. Лапами съемника захватывают за полукольца, а болт упирают в торец вала генератора. Полукольца имеют такое же сечение, как и ремень привода генератора. С одной стороны они соединены шарнирно, а с другой снабжены рычагами, которые сжимаются рукой при снятии шкива.
Отворачивают гайки винтов, соединяющих наконечники вентилей с выводами обмотки статора и извлекают статор 7 (см. рис. 145) из крышки 17 генератора. Отворачивают гайку контактного болта 6, отсоединяют от колодки 3 штекер провода дополнительных диодов и снимают выпрямительный блок 5.
Собирают генератор в обратной последовательности. Несоосность отверстий в лапах крышек генератора должна быть не более 0,4 мм. Поэтому при сборке необходимо вставлять в эти отверстия ступенчатую цилиндрическую контрольную оправку, имеющую с одной стороны диаметр 12 мм, а с другой — 22 мм. Коническая пружинная шайба шкива выпуклой стороной должна соприкасаться с гайкой. Гайку шкива затягивают моментом 38,4—88 Н·м.
Во избежание поломки щеток перед установкой регулятора напряжения с щеткодержателем на место необходимо не вставлять полностью щеткодержатель в регулятор, а лишь частично задвинуть его и в таком виде вставить в генератор. После установки щеткодержателя на место в крышке генератора легким нажатием на регулятор вдвигают его в генератор.
Замена щеткодержателя
Если щетки износились и выступают из щеткодержателя меньше чем на 5 мм, то заменяют щеткодержатель с щетками. Для замены выдвигают щеткодержатель из корпуса регулятора напряжения, нажав на вывод «В». Перед установкой регулятора напряжения с новым щеткодержателем на место продувают гнездо в генераторе от угольной пыли и протирают от масла, смешанного с угольной пылью.
Замена подшипников ротора
Чтобы извлечь неисправный подшипник из крышки со стороны привода, отворачивают гайки винтов, стягивающих шайбы крепления подшипника, снимают шайбы с винтами и на ручном прессе выпрессовывают подшипник. Если гайки не отворачиваются (концы винтов раскернены), то спиливают эти концы.
Устанавливать новый подшипник в крышку генератора можно только в том случае, если отверстие для подшипника не деформировано. Диаметр отверстия должен быть не более 42 мм. Если отверстие имеет больший диаметр или деформировано, крышку заменяют новой.
Подшипник в крышку запрессовывают на прессе и затем зажимают между двумя шайбами, стянутыми винтами с гайками. После затягивания гаек концы винтов раскернивают.
При замене подшипника ротора со стороны контактных колец необходимо одновременно заменять и крышку, так как если подшипник поврежден, то повреждается и гнездо в крышке.
Замена дополнительных диодов
Для замены отпаивают выводы поврежденного диода и аккуратно извлекают его из пластмассового держателя, не допуская резких ударов по выпрямительному блоку. Затем очищают место установки диода от остатков эпоксидной смолы, устанавливают и припаивают новый диод. Вывод диода с цветной меткой припаивают к выводам вентилей. После припайки приклеивают корпус диода к держателю эпоксидной смолой.
